Paso 2: Juntándolo...
Algunas notas:

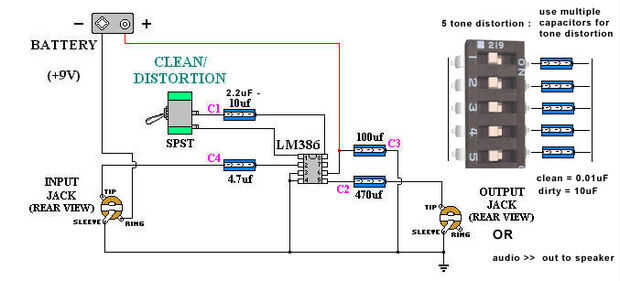

Hacer un tablero de hija para mi interruptor dip y condensadores extras para mis múltiples modos de distorsión.

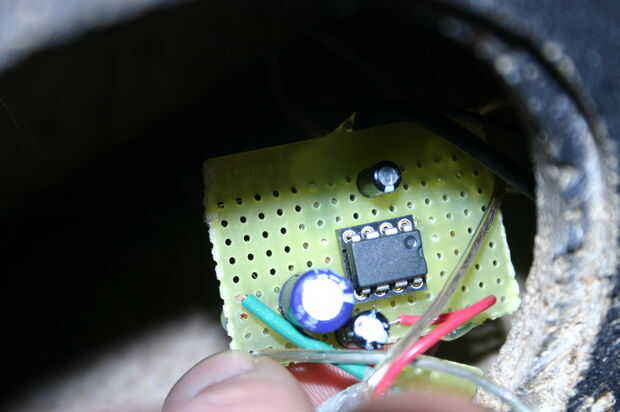

Yo suelo utilizar cable apantallado de audio para las entradas y salidas para reducir cualquier comentario / buzz; y un zócalo para el IC LM386 (no necesaria) - sólo en caso de que se obtiene tostado.
El LED de encendido/apagado está en la parte delantera [usar un resistor de 470 ohm entre + 9 y su encendido apagado interruptor]

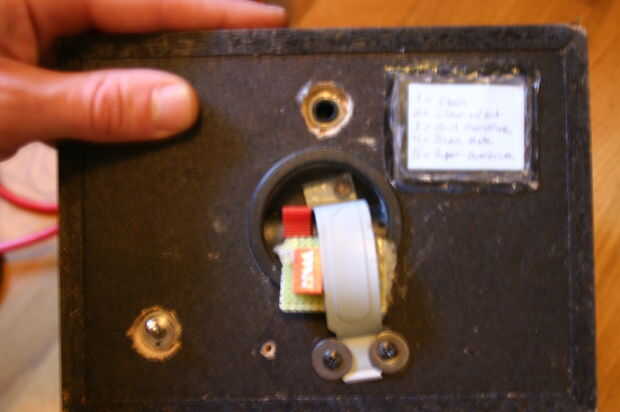

Ubicación de la batería puede ser interna, pero conseguir comieron así que mía había montado externamente. Una batería 'Supercap' es otra idea--(DIY 9v recargables) o alguna otra batería recargable como este dispositivo corre a 15v.
DIP switch podría reemplazarse con un selector de 6 posiciones / u otros
Ganancia / volumen macetas podría añadirse
