Paso 5: Componentes de potencia
A continuación veremos cómo nos conectar nuestra fuente de energía.
Puesto que nuestro amplificador puede ser alimentado por una batería de 9V o de DC jack, necesitamos un mecanismo que desconecta la fuente de alimentación de la batería una vez ha sido enchufado un DC jack.

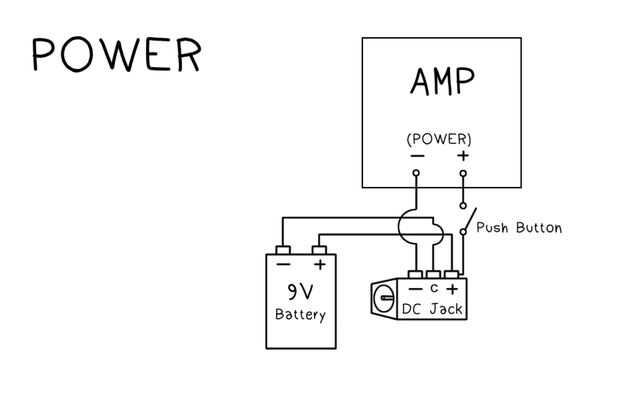

Si su gato DC es conectado (3 terminales) entonces consulte el primer diagrama.
- Conmutada DC jacks tienen dos clavijas que están cerrados cuando nada está enchufado en el jack, pero se abre una vez algo está enchufado. Este diente extra se llama el "Conecte terminal" (con "C" en el diagrama).

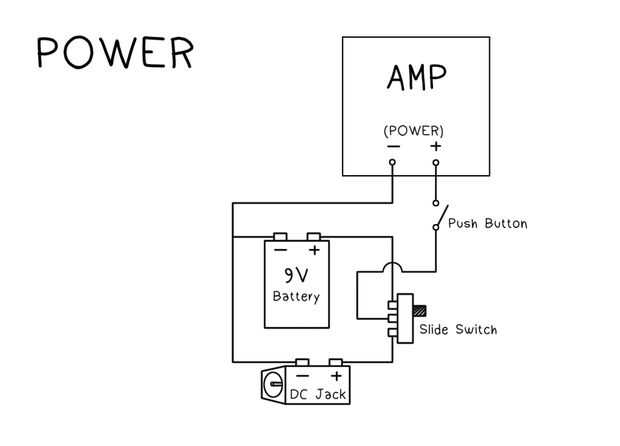

Si tu DC jack no está conmutado (2 puntas) y luego ver el segundo diagrama.

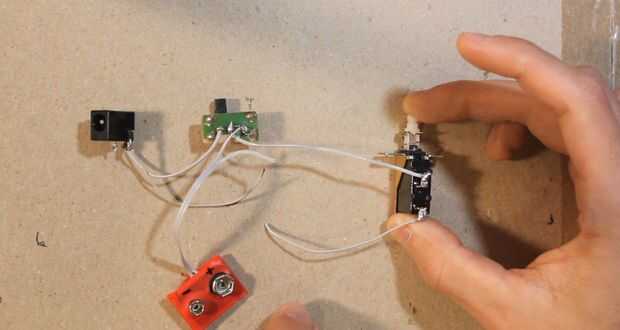

- Utilizaremos un interruptor SPDT (interruptor de 3 patas) para voltear manualmente entre las fuentes de energía.

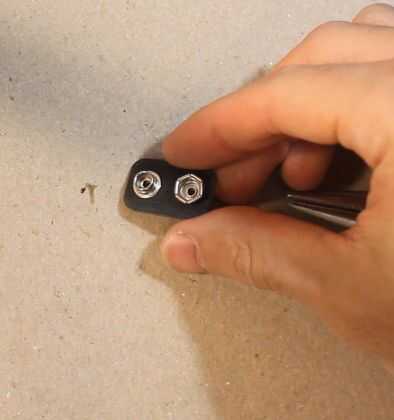

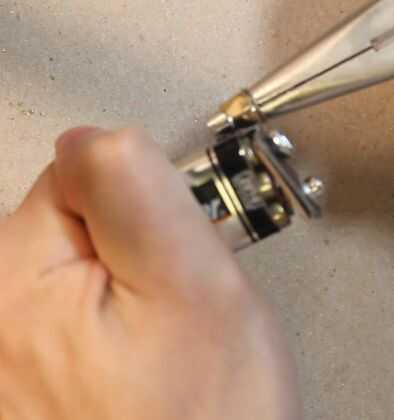

Recuperación tip: si se quita la pieza superior de una pila de 9V muerta con un par de pinzas, puede utilizarlo como un conector 9V.
