Paso 9: Conectar el reproductor de MP3

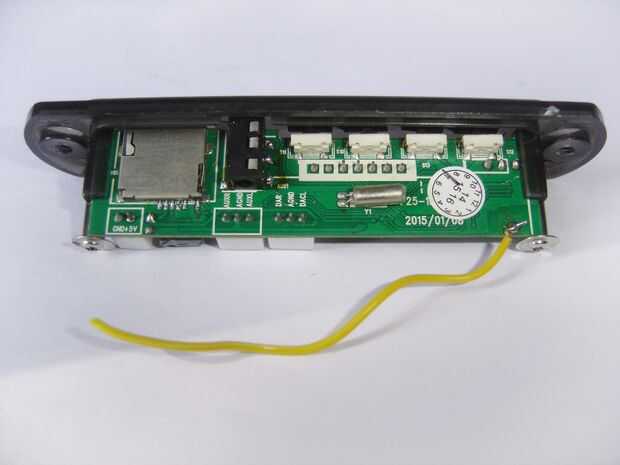

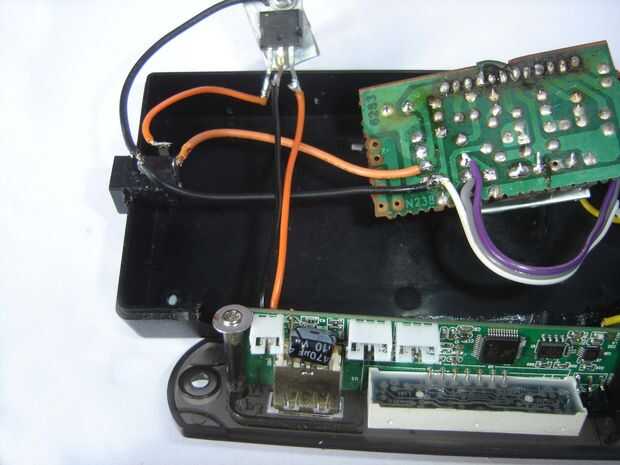

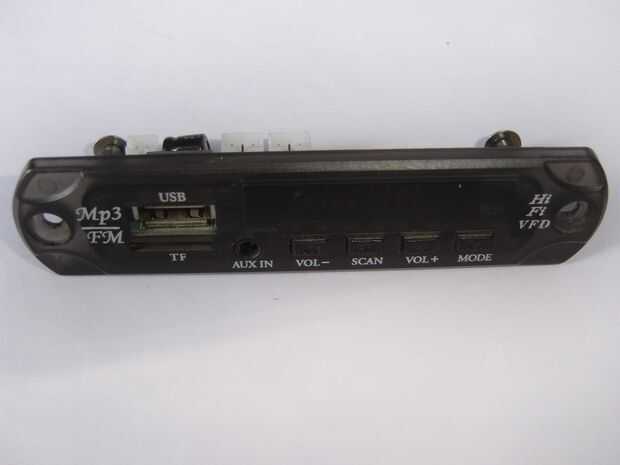

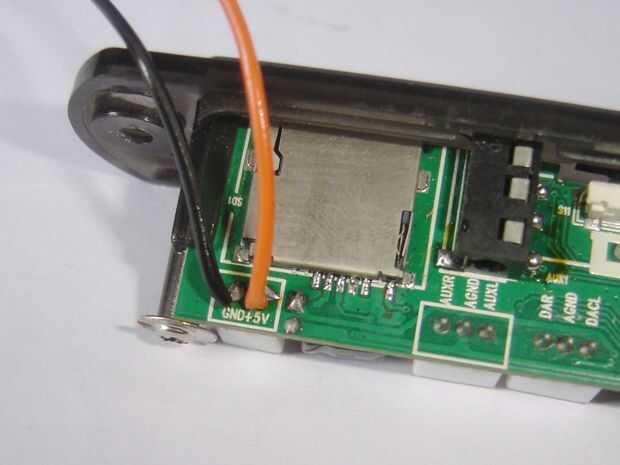

Tomar 2 cables rojo y negro para la conexión del circuito de reproductor de MP3. Cable rojo se conecta a 5 V de MP3 player circuito y cable negro está conectado a tierra del circuito de reproductor de MP3. Ahora estos 2 hilos se conecta a IC 7805, negro esté conectado al terminal medio del 7805. Y el terminal rojo esté conectado al terminal pasado del IC 7805.
Se completa la sección de potencia.

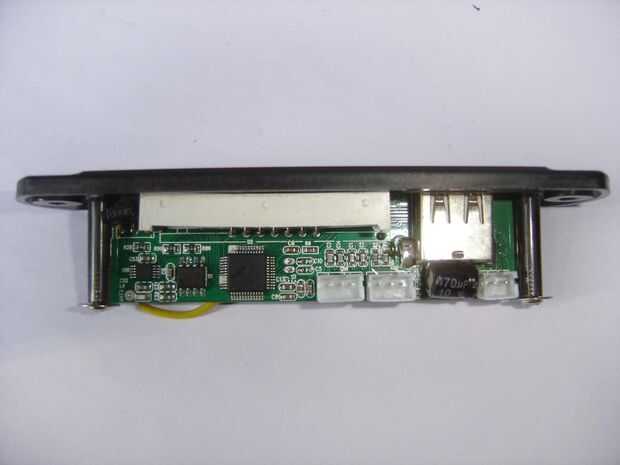

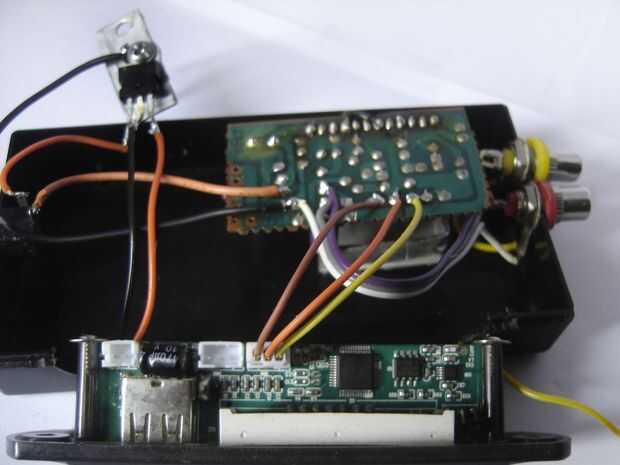

Ahora conecte la salida del circuito de reproductor de MP3 como entrada del circuito amplificador, como se muestra en imagen. Aquí se utilizan 3 cables de color (amarillo, gris, naranja). Gris está conectado a la entrada derecha del amplificador, Orange está conectado a tierra del amplificador de entrada y amarillo se conecta a la entrada izquierda del amplificador. Misma conexión de configuración se hace en la salida del circuito de reproductor de MP3. Arriba imágenes se muestra en toda la conexión.
