Amplificadores caseros (1 / 1 paso)

Paso 1: SI-1030GL y LM 386

Un diagrama del circuito para amplificador SI-1030GL y LM 386.

Una actualización se publicarán pronto y por favor envíe comentarios (nuevos esquemas, comentarios, mensajes etc.)

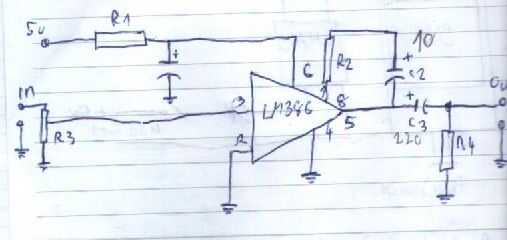

Lista de parte de circuito LM 386

R1 10R

1kr R2

R3 (olla) 10kR

R4 10R

C1 de 220 uF

C2 10uF

C3 220 uF

IC LM 386

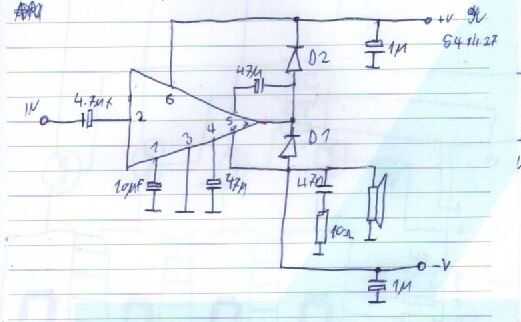

Las piezas para apm 1030GL SI están en el diagrama del circuito
