Paso 3: Realizar las conexiones

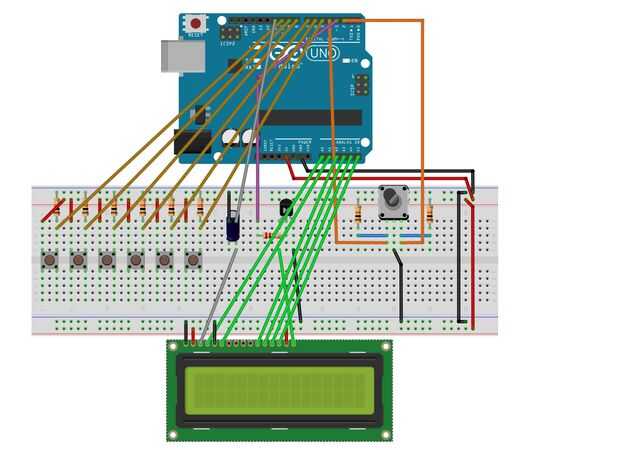

Es necesario conectar todos los componentes como en el diagrama. Asegúrese de conectar el condensador con la polaridad correcta y verificar que los pines del transistor. No todos los transistores tienen la misma disposición de pines. Puede ser Base, colector y emisor, CBE o EBC. El diagrama es un BC548/547. Las resistencias que se utiliza con el codificador rotatorio son resistencias de pull-up para evitar que el perno flotante.

Después de conectar todo a subir el código!
