Paso 3: Cómo el Sensor funciona
Para detectar cuando alguien anota, estoy usando una luz básica circuito de detección. Un puntero láser se configura en un lado del agujero. En el otro lado del agujero, se coloca un detector de luz en línea con el puntero láser.

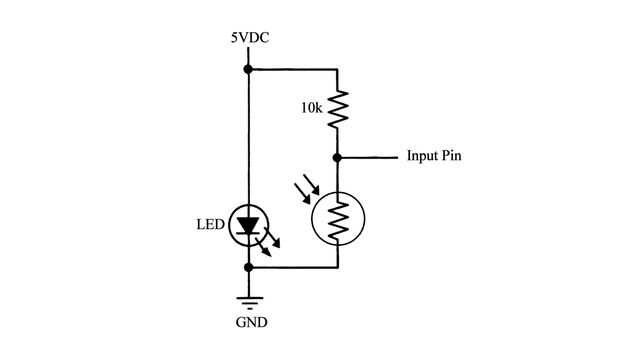

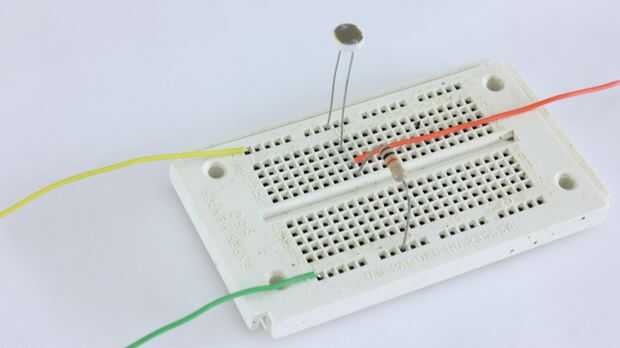

El detector de luz que estoy usando es un fotorresistor que está conectado en serie con un kohm 10 fija resistencia. Se conecta el resistor de 10 kohm a 5V y el fotorresistor se conecta a tierra. El pasador central entre ellos está conectado a un pin de entrada analógico en el arduino. Cuando el haz de luz del puntero láser se interrumpe por la bolsa va por el agujero, sube la tensión en el pin del centro. Este cambio de tensión es detectada por el Arduino y el Arduino activa luces y sonidos.
