Paso 1: diseño
http://www.hobbytronics.co.uk/Arduino-external-EEPROM
Sólo siguieron.

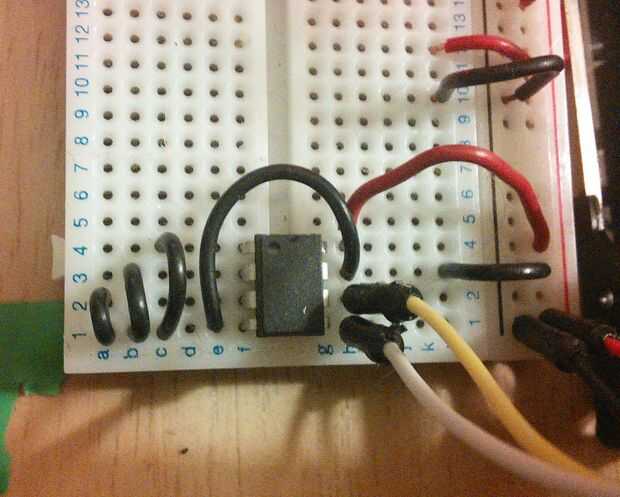

La foto muestra el circuito breadboarded. pernos de 1 a 4 y el pin 7 se conecta a tierra. Pin 8 está conectado a los 3, 3V alimentación en el tablero debido.
Los cables blanco (pin 5) y amarillo (pin 6) conectan al i2c SDA (datos) y SCL (reloj) pernos en la Junta debido (números 20 y 21).
