Añadir 6 sensores de distancia por ultrasonidos existente frambuesa Pi Robot (3 / 4 paso)

Paso 3: Conneting la materia

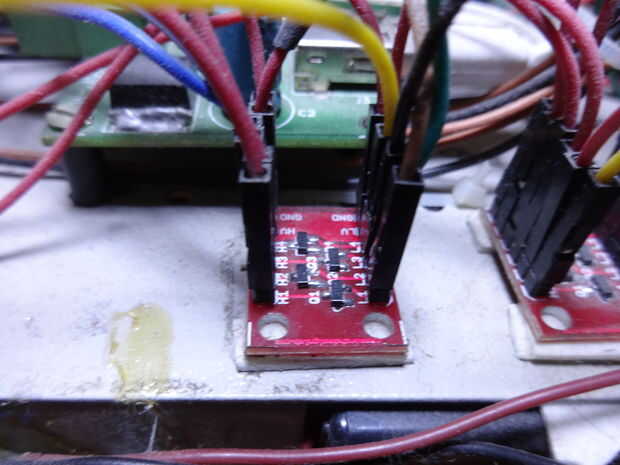

Ejemplo de conexión en el cambiador de nivel bidireccional

Ejemplo de conexión en la USS
VCC + 5vGND GND RailTrigg H1 ShifterEcho H2 nivel nivel desplazador

Como puedes ver tenemos dos USS con un desplazador de nivel mismo para 6 USS tenemos desplazadores de nivel 3.
Puede consultar este documento para la conexión de la USS a través de la palanca de cambios de nivel a la frambuesa Pi (Clic aquí)
