Paso 3: Receptor y transmitter(fob)

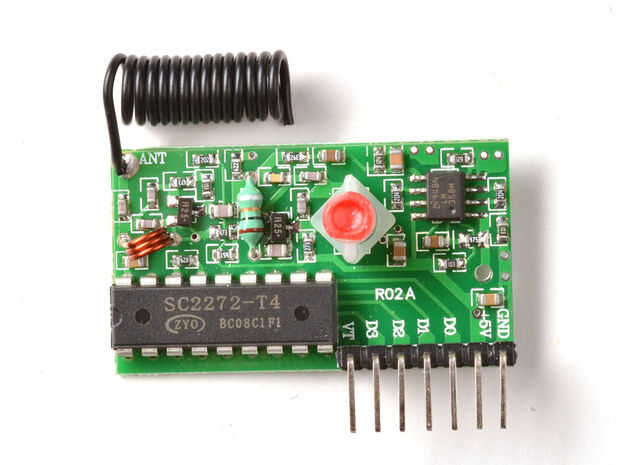

En el receptor consideran GND Pin 1. y + 5v como perno 2, etc.... Adafruit dice que el módulo funciona con un rango de tensión de + 5v a + 10v. Probamos en el Banco y tenían razón (pero todas las piezas parecen ser capaces de hasta + 15v) sospecho que la porción del receptor de RF fue la limitante para 10volts máximo. Bien el coche cuando se produce en 14v y 12v cuando la llave está hacia fuera. Necesitamos regular hacia abajo la tensión de alimentación de coche para correr nuestro receptor...
Unidad actual de salida fue mi siguiente pregunta... Necesitaba impulsar un par de interruptores de señales de bloqueo/desbloqueo.
Aquí hay un enlace a la parte del receptor... http://www.Goldmine-elec.com/pdf/PT2272.pdf
En la fuente de 8.36v voltios que tenemos planeados en nuestro circuito---la parte será fuente/sumidero 6/5 ma
Así que planifiqué conducir un estado sólido "relay" para evitar la tensión hoggish bobina de un relé normal. (Ver los datos de la hoja de enlace en el paso siguiente). El relé de estado sólido tiene una entrada de energía baja led que necesita un escaso 5ma para iluminar---perfecto!
Así que para aquellos que no saben el sólido relé de estado es en realidad una entrada del optoacoplador. Esto significa que las luces led para arriba dentro de la parte y se detecta por un interruptor de transistor de teensie poco que pantalones cortos cuando la luz está presente.
A continuación nos encontramos con que, cuando nos empujó el botón A en el llavero D3 del receptor va alta (no me lo esperaba). Se podría pensar que el botón A = D0, B = D1, C = D2, D = D3, pero era realmente una = D3, B = D2, C = D1, D = D0. Luego por último Adafruit nos advierte que el receptor/transmisor no son direccionables para cuando usted presione el botón A responda todos los receptores. Esto no es realmente cierto. Hay algunos cojines en la parte posterior de la soldadura de dos placas de tx/rx (8 juegos de pastillas) puede establecer un código cortocircuitando las pastillas de centro a la alta o baja (y el código de la otra tabla). Sólo parecía adecuado garantizar el enlace a este coche ya que las cerraduras...
