Paso 4: esquema

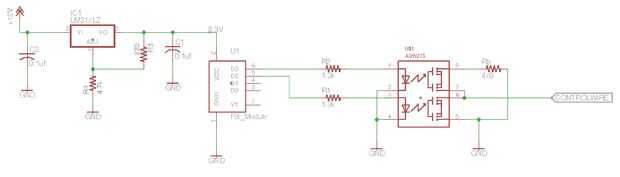

Así que aquí es un esquema...
Aquí está una hoja de datos para el regulador (yo usé un paquete de la a-92)http://www.fairchildsemi.com/ds/LM/LM317L.pdf
Corriente máxima total medido de nuestra fuente de alimentación del regulador fue ~ 5ma
Aquí le damos el relé de estado sólido datos hoja http://pewa.panasonic.com/assets/pcsd/catalog/aqw-...
Elegí un regulador ajustable porque era lo que tenía y que podía escoger a una tensión de salida cerca de la entrada máximo receptor Junta 10v. Resistencias terminaban produciendo 8.3v en el receptor (esto puede parecer que funcionará a una tensión al azar pero cualquier voltaje de 5v a 10v). Aquí está la ecuación que se utiliza para ajustar la salida
Vout = (1.24*(1+(R4/R3)))
Puse las resistencias en la salida del tablero receptor para proporcionar 1, 5V en el relé de estado sólido. (no olvidar que un alto en la salida del módulo RX será aproximadamente 8.3v). Aquí es cómo calcula los valores de resistencia...
8.3V (fuente) - 1,5 v (voltaje de entrada relé de estado sólido) = 6.8v
6.8V (voltaje caído en resistencia) dividido por 5 mA (relé de estado sólido actual) = 1360 ohmios
Alambré la salida "Relais" por lo que si uno fue energizado lo aplicaría a la línea de control de bloqueo de puerta tierra mientras el otro daría una tierra a través del resistor de 470 ohm.
También medimos la puerta bloqueo señal de control actual para ser aproximadamente 20 ma no hay problema para nuestros relés de estado sólido

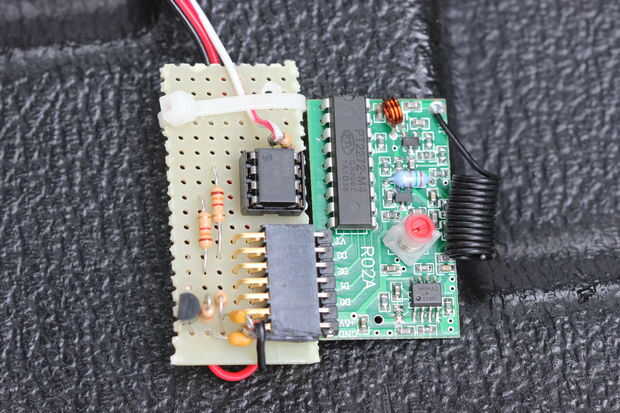

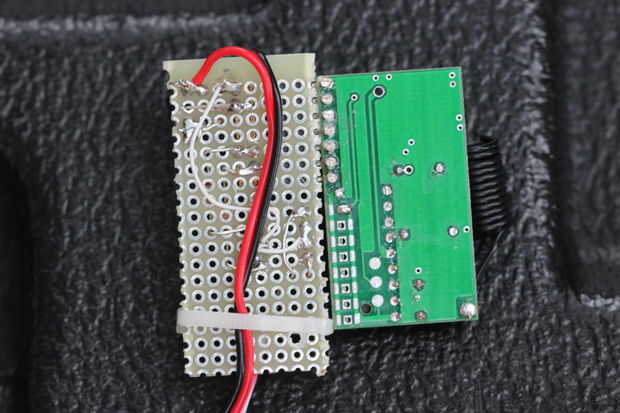

Construí todo en perf board (ver las fotos de la delantera y trasera)
