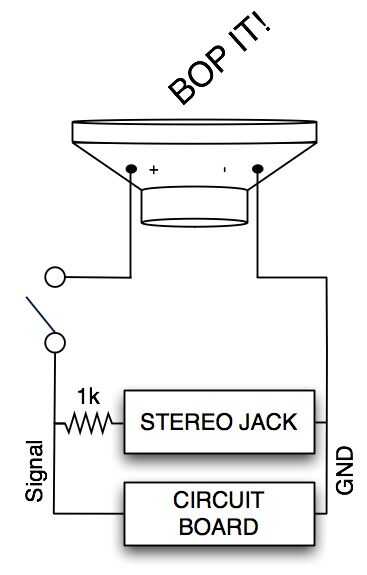

Paso 5: Diagrama del circuito
Como actualmente está conectado, la señal de audio de la placa de circuito en la balanza de pagos se va directamente a través del altavoz principal. Los circuitos que he añadido pone a la toma de audio en paralelo con el altavoz principal para que el sonido sale por ambos.
La resistencia frente a la toma de audio reduce el volumen (es insoportablemente ruidoso sin el resistor) y mejora la calidad del sonido (era muy muy débil sin la resistencia). Crédito por el valor y la inserción de la resistencia (y por introducirme a este particular gato audio) va a Fiddler de Rich y su Altoids lata estéreo mezclador Instructable.

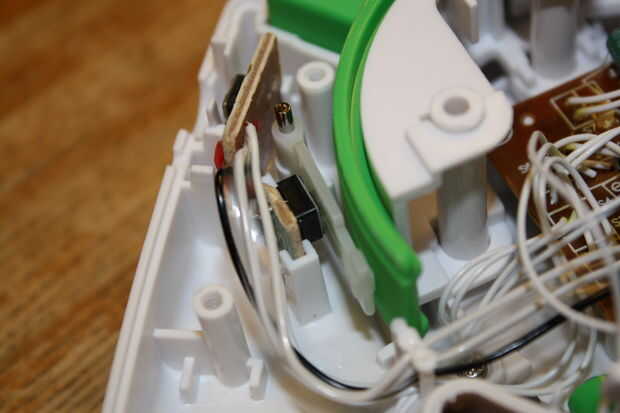

El cambio en el diagrama del circuito es realmente el interruptor del mecanismo de gritar que. El grito que mecanismo utiliza el deslizador verde para empujar una palanca que a su vez presiona un interruptor momentáneo (normalmente apagado). Mediante la reducción de su conexión a la placa de circuito, el interruptor puede utilizarse para cambiar cualquier cosa, en este caso sirve el papel visto en el papel en el esquema del circuito (activar/desactivar el altavoz primario).
