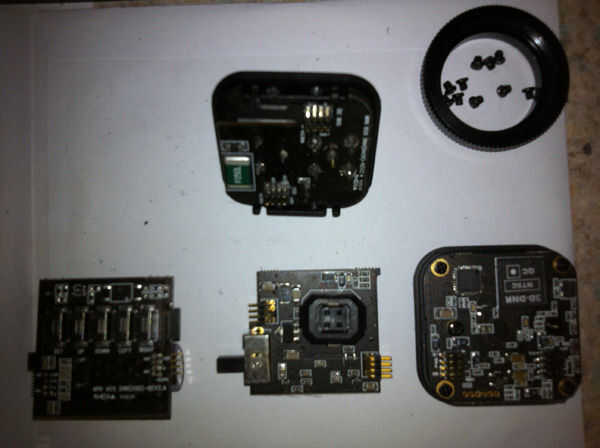

Paso 3: Desmontar los tableros
El delantero es el CCD.
Un tablero lateral contiene la regulación de la energía y el puerto de Iris del objetivo.

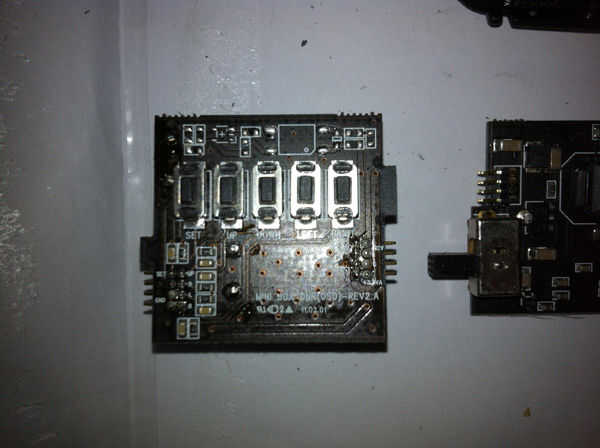

La otra tabla de lado es el que nos interesa. El tablero de control OSD (ON SCREEN DISPLAY).
Esta tabla contiene los botones. Cada botón está marcado en el tablero en cuanto a su función.
Nuestro plan es una serie de conexiones paralelas a estos botones de alambre por lo que podemos ampliar sus enlaces eléctricos fuera el caso
y permiten la manipulación remota de los interruptores a través de hardware o software de control.
