Paso 2: La Junta de BLUETOOTH
Utilizaremos la Adafruit nRF8001 breakout Junta, aunque hay varias grandes bluetooth desbloqueo juntas y escudos en el mercado. Nos gusta el 8001 ya que implementa una interfaz UART por bluetooth. En definitiva, le permite enviar comandos y recibir respuestas en buen viejo ASCII texto con sin problemas. Esta placa particular también utiliza bluetooth 4.0 que permite disfrutar de cantidades pequeñas, regulados de la electricidad. Finalmente vamos a hacer nuestro proyecto completo con pilas, por lo que nos gusta esto. El nRF8001 consume tan poco de la energía que, dependiendo de la aplicación, este Consejo podría correr durante años en una pila de moneda única! Adafruit también proporciona un iOS y Android de la aplicación a la interfaz con la placa de bluetooth.

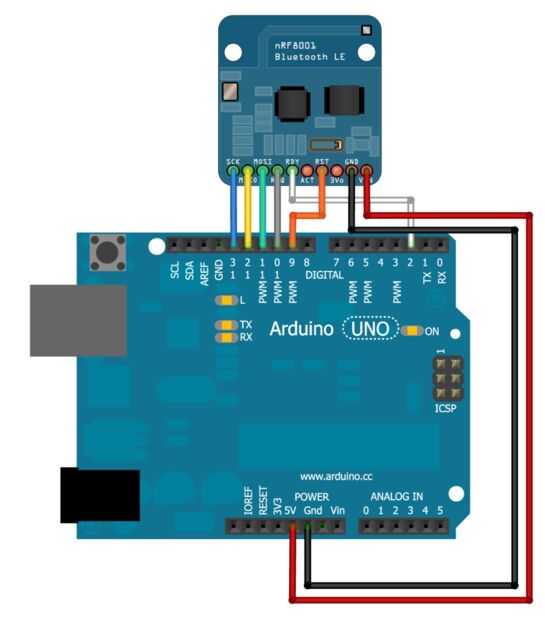

Una vez que usted ha comprado la placa de bluetooth, necesita soldadura de los pernos de cabecera incluidos en los orificios de la placa breakout. Asegúrese de la soldadura con el extremo corto de las cabeceras dentro de la Junta y los extremos del largo hacia abajo. No intentes saltar el paso de soldado - una mala conexión eléctrica será difícil de localizar y podría perder horas de su tiempo. Cableado para arriba es sencillo, aunque requiere un protoboard. (Si no está familiarizado con cómo funciona un protoboard, rápidamente salto sobre aquí para asegurarse de que no accidentalmente alambre algo incorrectamente.) El cableado debe ser como la primera imagen de la Junta y bluetooth.

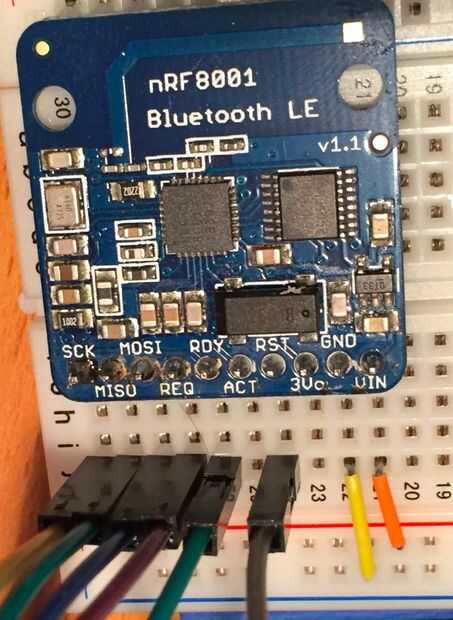

Por supuesto este cuadro no incluye la placa. Aquí es un disparo cerca de la placa para mostrar lo que está sucediendo. Cada cable se conecta a la placa "columna" del pin de desbloqueo que necesita conectarse a. Consulte la imagen de la placa superior.
