Paso 4: Conectar el LED
Ahora obviamente una vez que la nRF se engancha para arriba, todavía hay un montón de pines abierto izquierda sobre Arduino y un montón de memoria vacía para agregar tus programas. Usted puede conectar muchos dispositivos diferentes. Le mostraremos cómo conectar un LED por ejemplo. Utilizando nuestro código, que puede descargar a continuación, debe ser capaz de convertir este LED encendido o apagado de su teléfono inteligente. Puede conectar otros sensores como sensor de temperatura o sensor de luz para dar la inteligencia adicional de LED, y puede controlar todo en su teléfono cuando está en alcance de bluetooth.

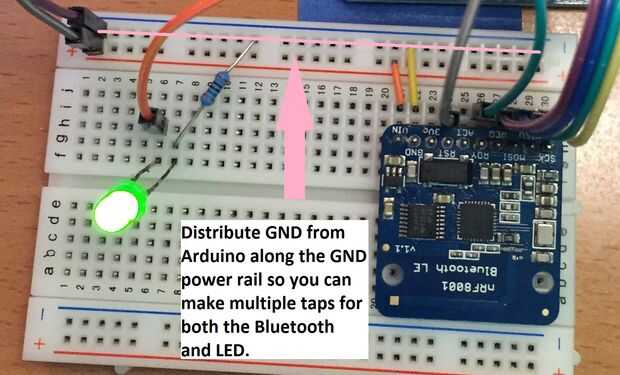

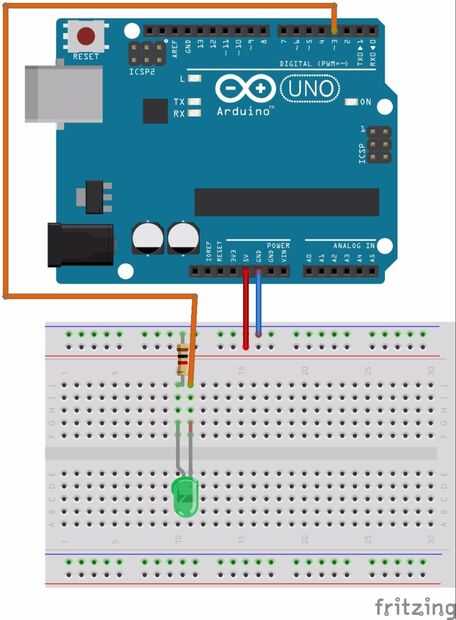

LED tienen 2 cables. El cable más corto es siempre negativo o "tierra". Para nuestro circuito, conecte el cable más largo a la clavija 3 de Arduino. Conecte el cable más corto a una resistencia, que se conecta a tierra. Recuerda que una placa completa de conexiones en una dirección solamente (a lo largo de las columnas), por lo que es muy importante colocar el LED a través de 2 diferentes columnas como se muestra en la imagen y además para conectar la resistencia a través de 2 diferentes columnas o entre una columna y el carril de la alimentación. Véase la imagen 1.

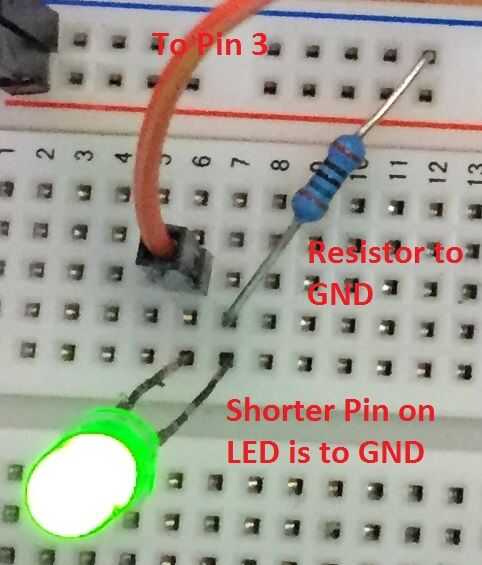

Un protoboard también tiene carriles de la energía a lo largo de ambos lados, y éstos completan conexiones horizontalmente, no verticalmente. Puede usar este carril para distribuir GND y + 5V para componentes múltiples si es necesario. Vea la imagen 2.
Su resistencia, un valor seguro es 1 k ohmios. Usted puede reducir el valor de la resistencia, si quieres un LED más brillante, pero tenga cuidado de conducir más de 40 mA de cualquier pin de tu Arduino ya que esto podría dañarlo. Un brillante es 20 mA. Para averiguar qué valor de resistencia que necesita para obtener 20 mA que fluye a través de su LED, use un multímetro para medir el voltaje en el LED mientras está en funcionamiento y conectado a una resistencia de 1 k. Tomar la tensión de alimentación (5 voltios), reste la caída de tensión medida a través de lo LED (varía en cualquier lugar de 1.8 a 3.6 V según el particular LED) y divida el resto por.02. La respuesta debe ser la resistencia mínima. Elegir la siguiente resistencia superior que tienes. Si no tienes un multímetro, puedes mirar la hoja de datos la tienes que ver cuál es la caída de tensión directa del LED. Si no tienes la hoja de datos, google la caída de tensión típica por el color de LED y elegir el valor más pequeño de la gama viene, seguro. Una vez más, la fórmula es
(Voltaje de la resistencia) = 5 - (caída de voltaje del LED)
Mínima resistencia = (voltaje de resistencia) /.02
