Añadir Bluetooth a tu vieja-alta fidelidad del coche (3 / 7 paso)

Paso 3: Soldar los cables al botón y modificar el cable USB

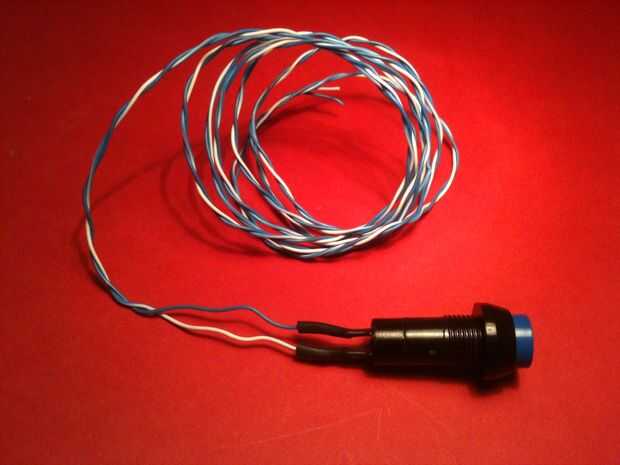

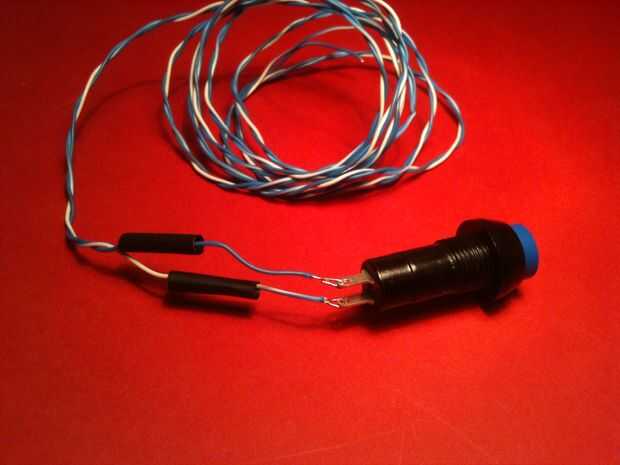

En este paso solo tenemos para soldar dos cables al botón y modificar el cable usb.

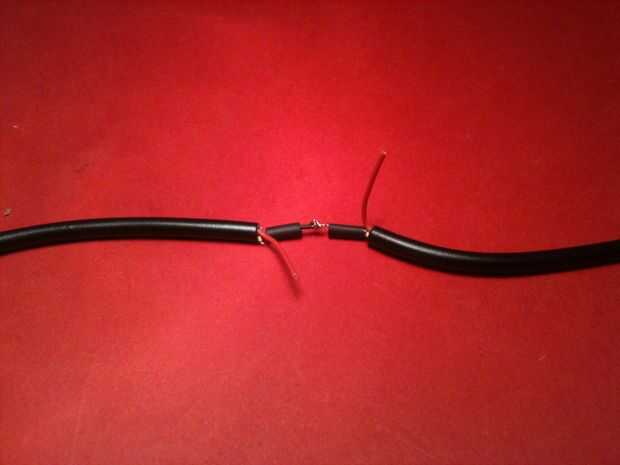

Corté el cable usb en dos partes, lo que resoldered los cables negativos juntos, y agregué dos más cables (azul y azul/blanco) a los ya existentes de la positivo-rojo. I aislamiento con encogimiento del calor de la tubería, dejando que los extremos de cables de azul/blanco azul descubiertos.

(esto será útil cuando vamos a tener que conectarlos a la tecla, después de instalar debajo del coche más ligero.)

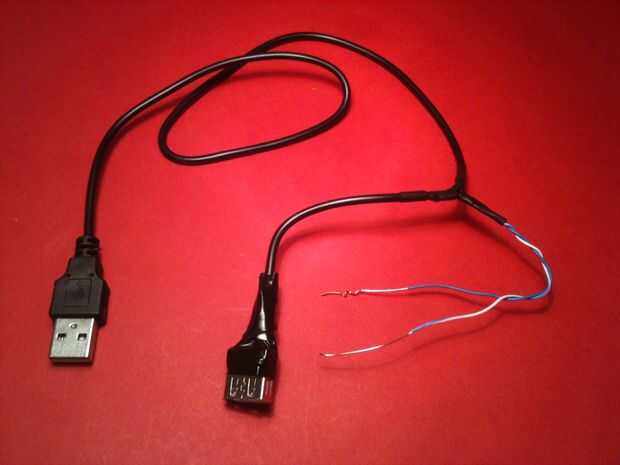

Ahora usted debe tener algo parecido a foto Nº 4.

Antes de ir al siguiente paso, le sugiero que para comprobar si todo funciona como debería.

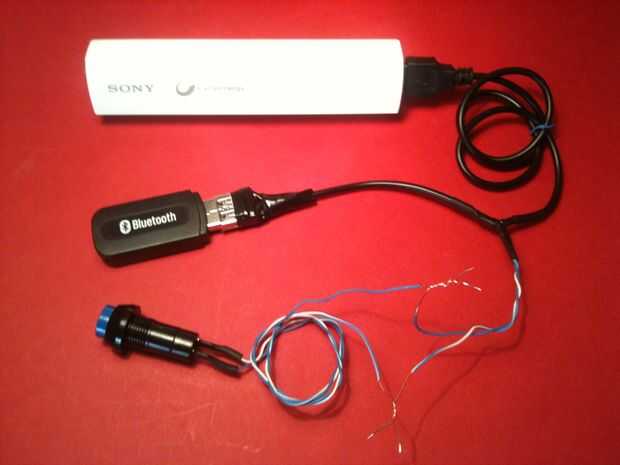

Así, rápidamente me torcí los cables del botón, había conectado el receptor de audio bluetooth en el puerto usb de la hembra del cable y había enchufado al puerto usb macho del cable de la batería portátil.

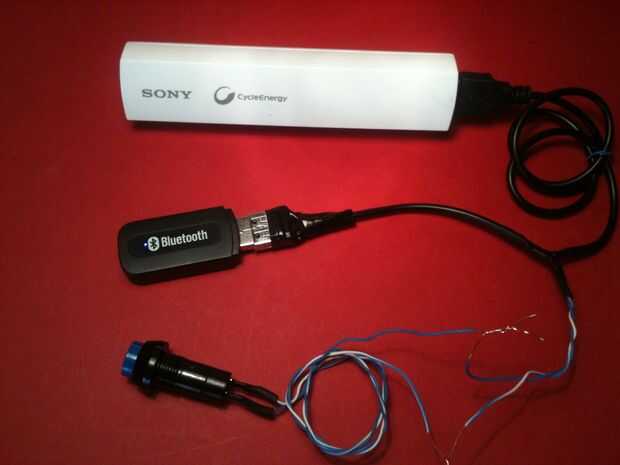

Como se puede ver en la foto #6, presionando el botón azul pequeño azul ilumina el LED del receptor correctamente.
