Añadir Bluetooth a un casco EEG para proyectos de control mental (3 / 6 paso)

Paso 3: soldar

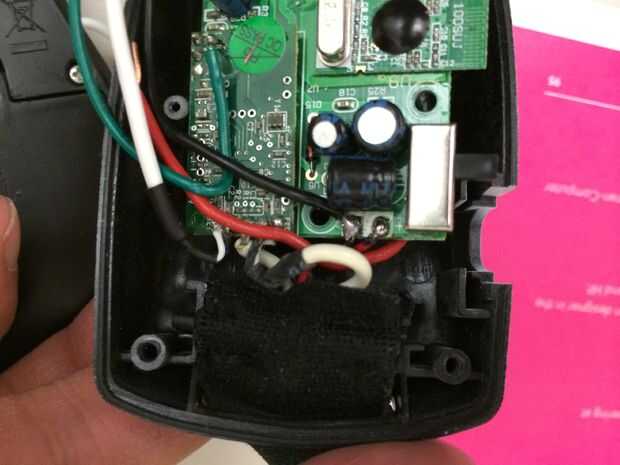

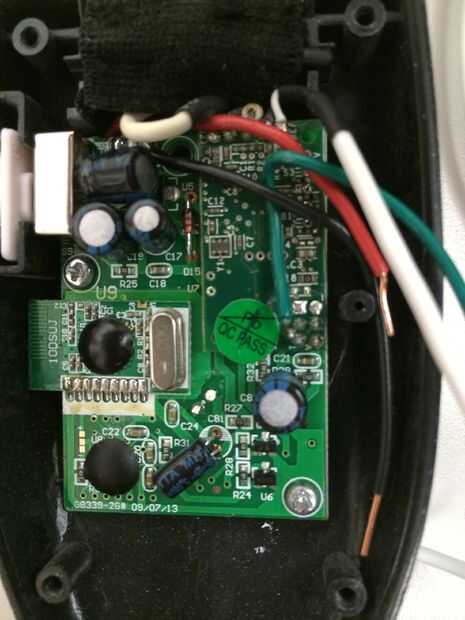

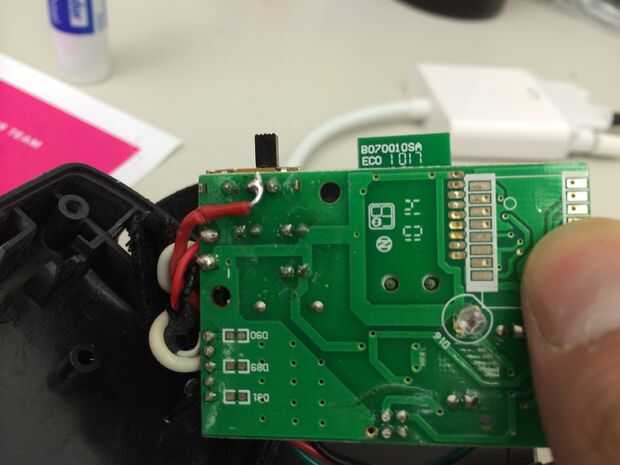

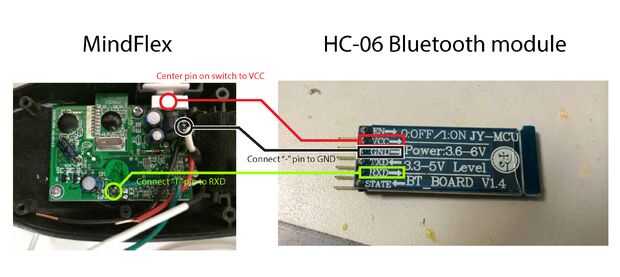

Mire a través de las fotos para que tenga un buen sentido de lo que se necesita soldar. Sólo necesitará 3 alambres, que conectan con GND del módulo Bluetooth (tierra), RXD (recibir) y pines VCC (alimentación) de la soldadura. Los dos primeros están en el frente de la JCP MindFlex, y la última de ellas se encuentra en la parte donde está el conmutador.

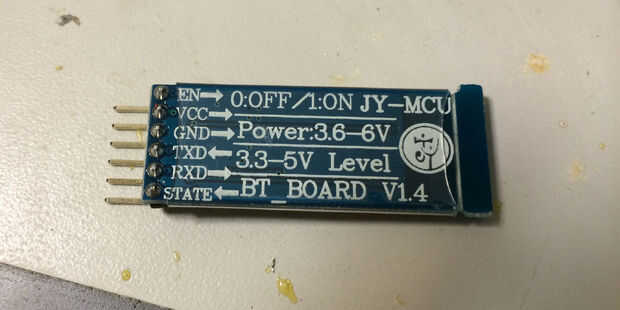

Para los curiosos, el pin TXD en el HC-06 se utiliza para la transmisión de comandos serie nuevamente el pin de Estado va alto cuando encendido y utilizado como un indicador externo LED o micro controlador y el pasador EN se utiliza para reprogramar el módulo con nombres diferentes o baudios.

El módulo de Bluetooth debe venir con unos cables de jumper hembra-hembra. Puede cortar y tira para la soldadura en el MindFlex, pero asegúrese de que el enchufe se alinea con la HC-06 correctamente. Si el módulo no vino con los cables de puente, puede soldar los cables de repuesto para el MindFlex y HC-06.

Detalles técnicos:

El módulo de Bluetooth tiene un regulador de potencia incorporado y puede tomar en cualquier lugar de 3.3v a 5v. Esto es perfecto porque el MindFlex toma 3AAA baterías 1.5V cada carga completa, que proporciona unos 4.5v. Soldar el pin VCC al interruptor significa que los poderes de módulo Bluetooth en usando el mismo switch y poder suministrar como el MindFlex. El MindFlex también se comunica con la estación base utilizando un daughterboard que se comunica vía Serial UART. El "T" a pin RXD pin de HC-06 de soldadura significa que el módulo Bluetooth se sifón la serie comandos y pasar inalámbricamente por Bluetooth como si fue directamente conectado mediante un cable.
