Paso 2: conexión
En la parte posterior de la pantalla identificar salida 5V, ground (GND) y serie reciban señales (RX). En el MCU JY identificar la entrada de 5V, ground (GND) y señales de transmisión serial (TX). El objetivo es conectar LCD-5V a JY-MCU-5V y GND de la LCD a JY-MCU-GND, RX de la LCD a JY-MCU-TX.

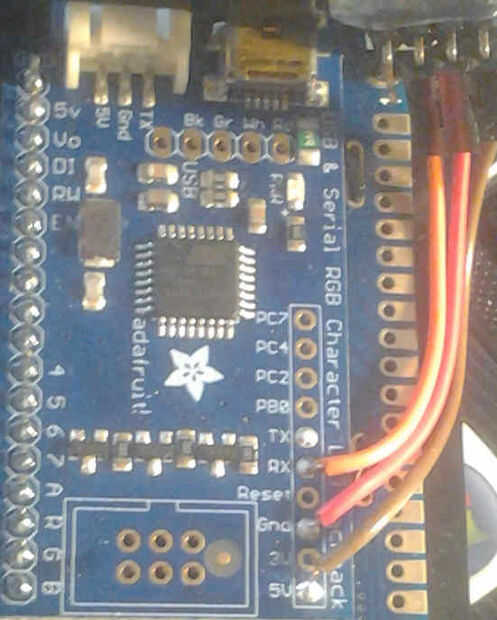

He utilizado un cable incluido con el JY_MCU y cortar un extremo. Siguiente tira de cierto aislamiento de tres cables y soldar los cables como se muestra en la imagen.
La pantalla necesita 5V lo enchufe en un cargador de teléfono viejo o similar en el puerto USB. No es necesario conectar la LCD en un ordenador porque recibe datos por Bluetooth, no USB.
