Paso 11: Los botones de la soldadura y los cables de señal a Arduino

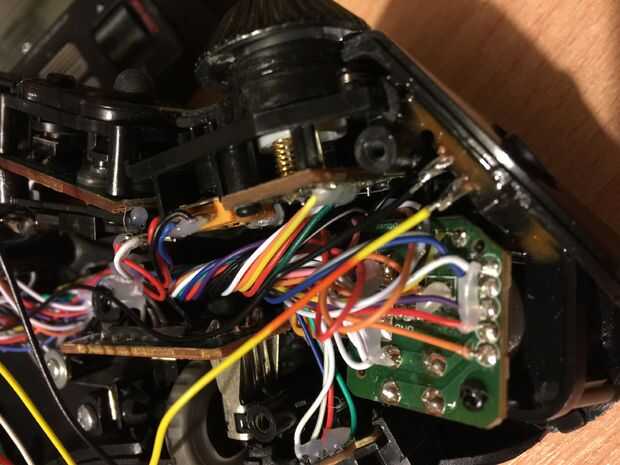

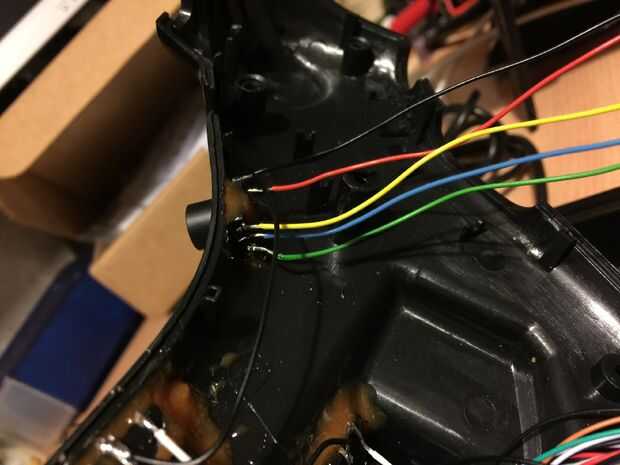

Una vez todos los botones han sido pegados en la resina ha endurecido puede comenzar a alambre para arriba. Cada botón compartirán un cable de tierra y esto va desde un botón. He utilizado un cable negro de tierra y como se puede ver cada botón, aparte del final, tiene un cable negro a y desde el mismo pin. Intente utilizar cables delgados y flexibles con tantos colores como sea posible y asegúrese de que usted nota que uno va a que botón o pin.

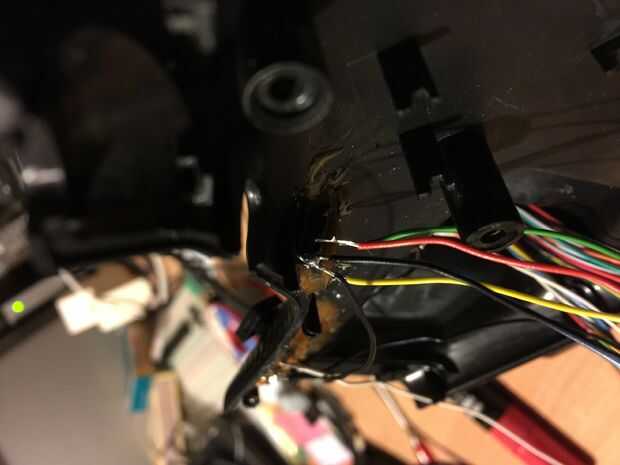

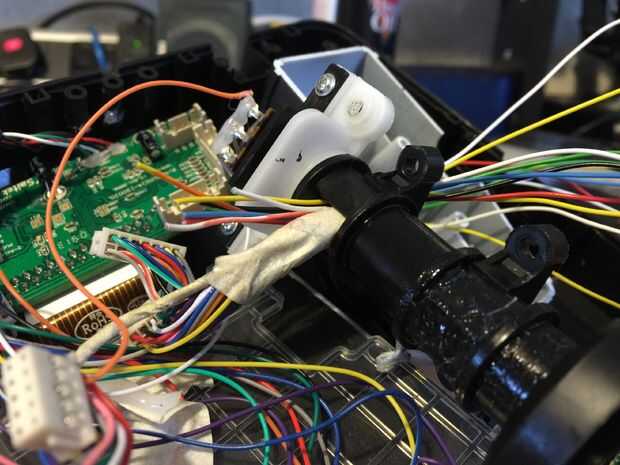

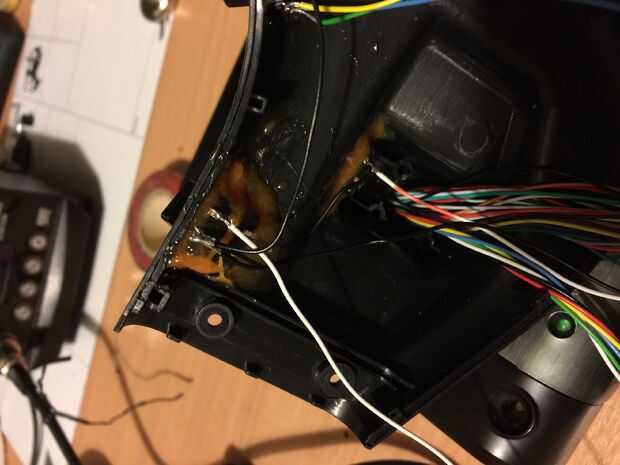

Una vez que los botones han tenido sus cables soldados en la prueba les con un multímetro. Utilice una pistola de pegamento caliente para virar los cables hacia abajo lo más cerca posible de sus puntos de soldadura para que cualquier tensión en los cables no subrayar los empalmes de la soldadura. Fui a la ciudad un poco para que los cables no van a cambio! Ahora que está seguros se reúnen los extremos sueltos y ejecutar junto con el paquete de cable existentes, mantener las cosas tan limpio como sea posible. Asegúrese de que mantenerlos apretados lo suficiente como para que no interfiere nada, pero deje suficiente holgura para que no apriete con el movimiento del acelerador.

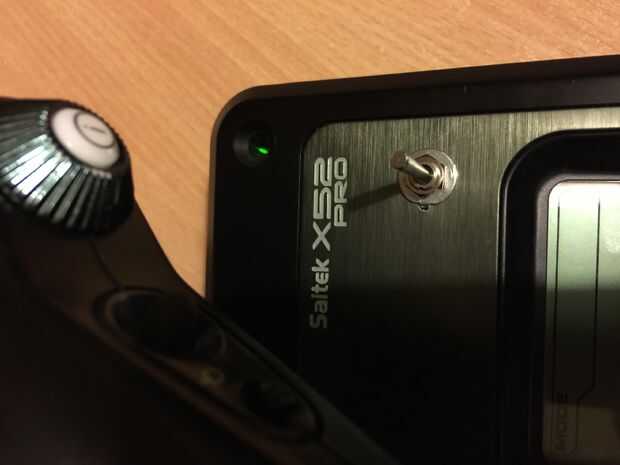

El LED de estado se puede montar por taladrar un agujero lateral en uno de los orificios de fijación que se ejecutan a través del cuerpo de la base. Utilice una broca de 0,5 mm más grande que el cuerpo del LED, pero no más grande que la pequeña llamarada en la parte inferior. Entonces usted puede asegurar en su lugar con pegamento caliente. El brillo del LED demostrará desde el orificio de montaje pero no tan brillantemente que se siente intrusa.

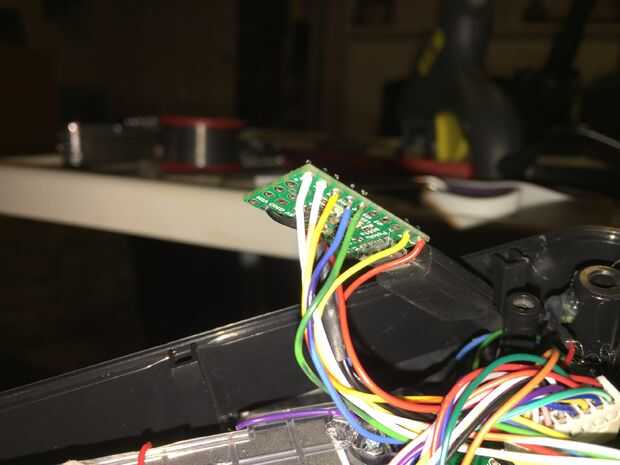

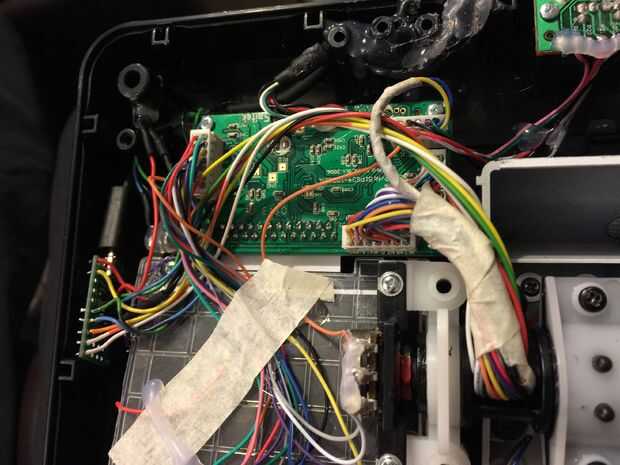

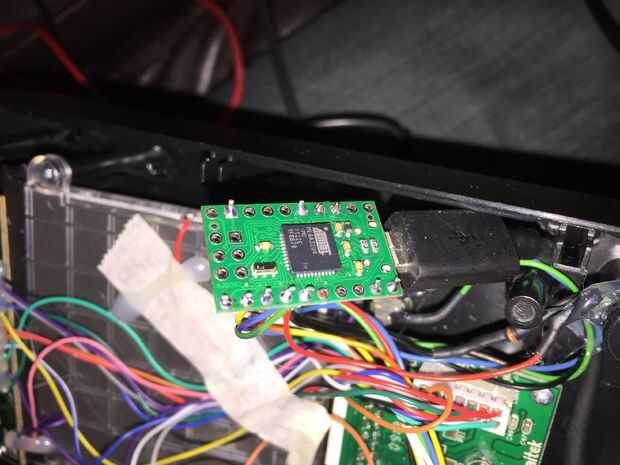

Ahora, refiriéndose a su cableado notas y esquema, soldar los cables directamente a la placa Arduino. Encontré que la Junta de enchufar el cable USB me permitió utilizarlo como una 'tercera mano' que siempre parecen necesitar al soldar. Cuando la soldadura se realiza, el tablero hasta la PC y compruebe que los botones respondan como esperas, sobre todo el sombrero del 4-way si está usando uno. Si tienes algo malo entonces, o curso, usted puede fijarlo en software, pero creo que es mejor corregir el cableado en esta etapa.

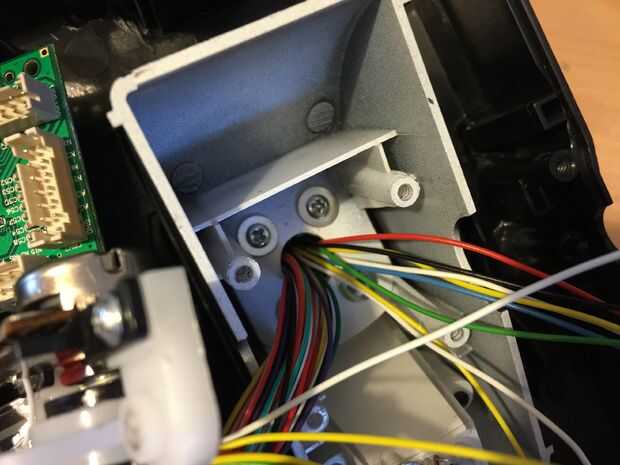

La última cosa a hacer es para el cable USB. El cable existente tiene un número de clavijas de alivio de la tensión que recorre antes de salir de la base. He utilizado estos para el cable USB pero empujándolo más hacia abajo de las clavijas y salir un peg antes. Marque el lugar donde salir y volver a montar la base sin el cable USB conectado. Entonces puede perforar un agujero, aproximadamente 1mm más grande que el diámetro del cable actual, a través de la combinación de las dos partes de la base para un acabado limpio. Vuelva a abrir la base, Encamine los cables y asegúrelos con abundante caliente-derrite el pegamento.
Ahora todo lo que queda por hacer es atornillar la base a conectarlo e ir volando!
