Paso 2: Prototipo de su diseño en un protoboard
Antes de bucear con una Dremel, asegúrese de que usted puede conseguir la electrónica que trabaja. Pasar algún tiempo con un protoboard para que pueda obtener el sistema de trabajo antes de tocar el joystick caro.

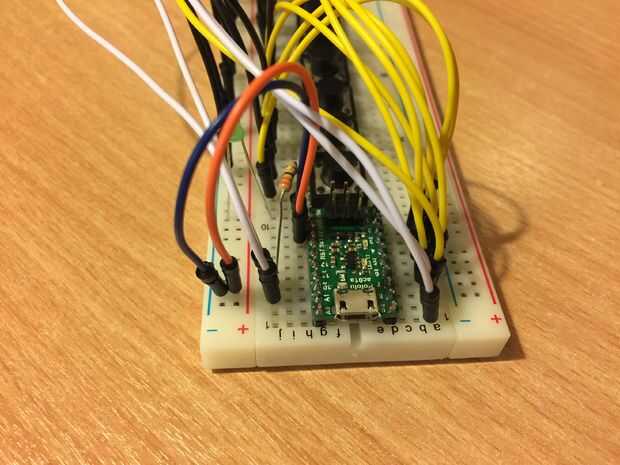

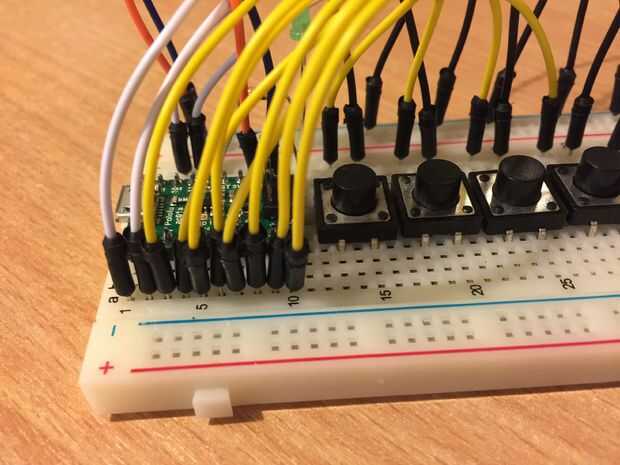

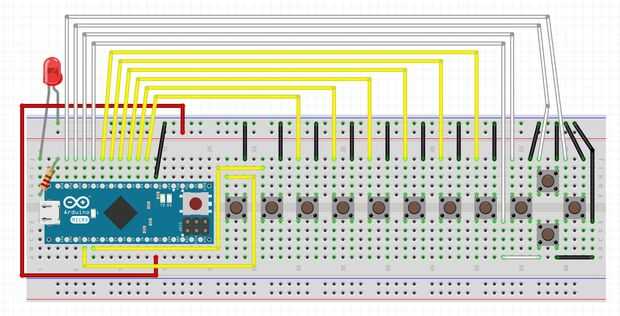

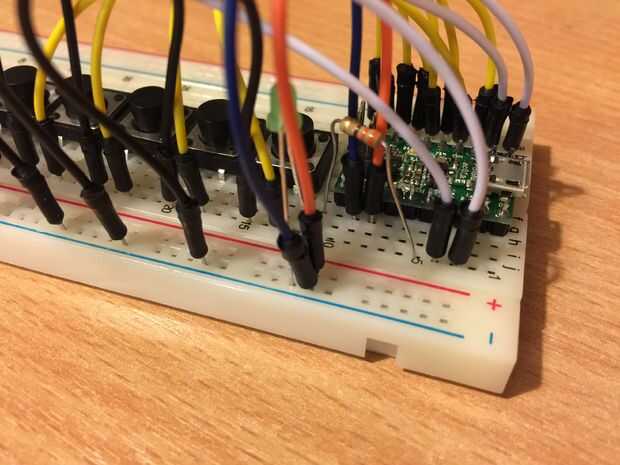

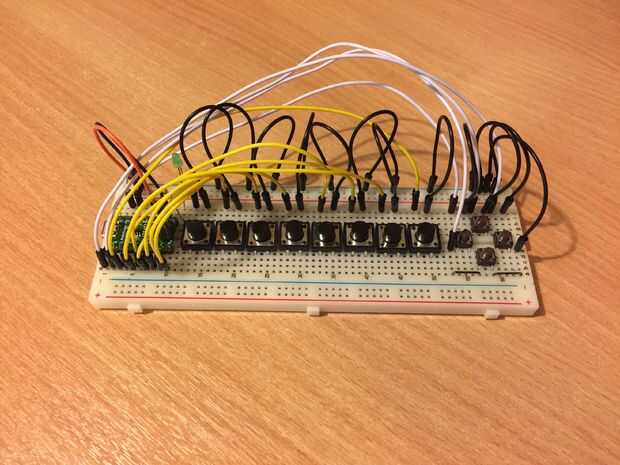

He creado una configuración simple con 8 Interruptores táctiles para los botones 1-8 y otro 4 pequeños interruptores representar el interruptor. Arduino puede establecer resistencias pull-up interna por lo que simplemente necesita conectar un lado de cada interruptor en el riel de la tierra y el otro a uno de los pines de entrada. Conecté los botones a los pines 0-7 y el hat-switch de 4 botones a los pines 8-11. También he añadido un LED con un resistor limitador al pin 12. Esto se puede montar en el joystick para indicar que el Arduino tiene poder y está ejecutando el código correctamente.
