Paso 2: Montar el cable que va en el teclado
Tomar uno de los cables IDE, quitar los conectores de plástico en extremo y medio y con las tijeras con cuidado cortar hasta 4 (depende de tu proyecto una vez más) pares de cables se extravíen en la tira. Repetir este proceso una vez más y después de que la soldadura de las dos tiras pequeñas que sacó de un principal de cada cable que se terminan con 8 cables conectados uno al otro con el doble de la longitud del cable IDE original. Caliente pegamento o envolver con cinta aislante, asegurándose de que los cables desnudos no toquen. Necesidad de que sea bonito ya que no lo más probable es que fuera de la vista. Coloque algunos cinta aislante en el punto donde el conector del medio utilizado para pinchar el cable IDE, por si acaso.
Es muy importante que siempre que las juntas de soldaduras se hacen, recuerde siempre comprobar con el multímetro para la conexión de soldadura adecuada y evitar cortocircuitos. Eliminación de cinta aislante o pegamento caliente cada vez peor desde un punto de soldado para reparar es muy tardado y molesto.

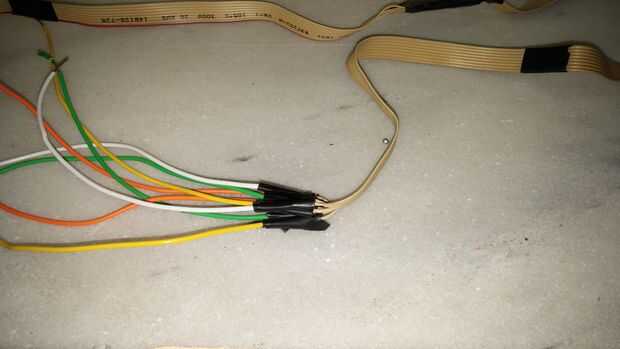

Después de las dos partes estén conectadas correctamente, cortar 4 pares de alambre de colores diferentes que probablemente tienen ahí y lo de la soldadura por consiguiente a su nuevo cable fino. El punto de esto es tener un alambre más grueso con más hilos de rosca que hace contacto con los puntos dentro del teclado. Cada par de cables desde su cable IDE personalizado debe soldarse a un color específico de alambre (para evitar engorrosos). Aislar la soldadura pero no con cinta adhesiva todos juntos todavía.

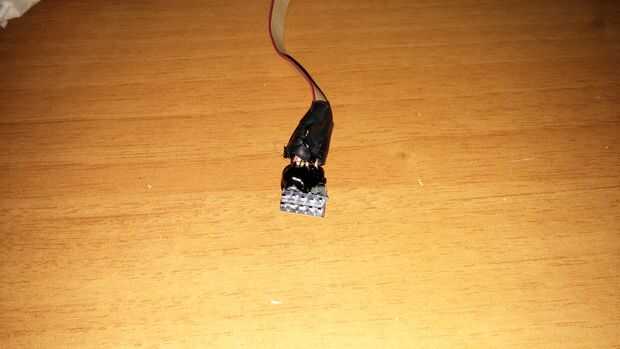

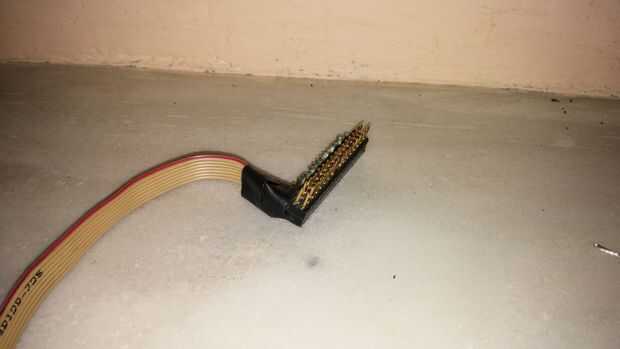

En el otro extremo del cable IDE del soldar cada cable a la parte de pcb de la clavija del conector receptor, haciendo parejas paralelas; dos cables para el primer par del conector y luego siguiendo. Después de esto (o cualquier) método ahorrará tiempo en el extremo. Para especificar la longitud de cada par deberá agregar debe tomar en cuenta el punto de entrada de los cables del teclado y la posición / de las claves va a interferir con, pero usted no debe cortar el otro extremo de estos cables adicionales hasta llegar el punto apropiado en el paso 3 cuando se hace tomar su sierra y cortar la parte restante del conector para mantenerlo pequeño y ligero. Mantuve un par de pines por si acaso. Cubrir las uniones de soldadura con pegamento caliente para estabilizarlo y mantenerlo libre de cortocircuitos. Hacer una última comprobación con el multímetro para asegurarse de que todo ha ido bien como en cada cable que hace contacto y sólo el correspondiente en el otro extremo.
