Paso 3: ICSP cabecera pinout

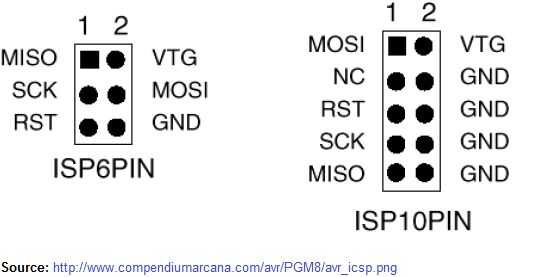

Esta lista es para 2 x 3 cabeceras ICSP, si desea utilizar en lugar de 2 x 5, ver la imagen. Funciona igual, pero asegúrese de dejar NC inconexos. ¡ Cuidado con la orientación!
Antes de proceder por favor lea la advertencia en la parte inferior de esta página.
Ver la imagen de abajo con el pinout de cabecera ICSP y hacer lo siguiente:
-Conectar la clavija 1 de la cabecera ICSP en el pin MISO de su MCU.
-Conectar el pin 2 de la cabecera ICSP para la + 5V suministro en su tabla. No necesariamente para el pin de Vcc en el MCU, simplemente ponga + 5V en él.
-Conectar el pin 3 de la cabecera ICSP para el pin SCK de la MCU.
-Conectar el pin 4 de la cabecera ICSP al pin MOSI de la MCU.
-Conectar el pin 5 de la cabecera ICSP al pin de RESET de la MCU (generalmente pin 1)
-Conectar el pin 6 del ICSP cabecera a su tierra (GND).
Toma algunos de soldadura y puede ser bastante molesto, ya que las clavijas están bastante cerca unos de otros. Les ahorraré la vista de vista trasera de mi perfboard!
Ahora marque que es pin 1 cerca de su cabecera ICSP y conecte un cable.
Palabra de ADVERTENCIA: si se conecta la placa a un programador externo a través de ICSP, se pone 5V en el pin 2. Que significa que este pin debe conectar directamente a donde quiera su 5V proviene (ya sea un 7805 o algún otro). El programador externo será automáticamente energía (generalmente) la placa a través de ICSP.
Así que aquí está la captura, si tienes un programador externo conectado y usted no tiene un diodo de protección, los 5V del programador fluirá en el suministro de la batería o la energía. Conecte bien el ICSP - o - una fuente de energía de la batería y nunca tanto. Puede evitar que la electricidad que fluye por agregar un diodo justo después de su suministro de energía de la batería o puede agregar otro conector de 3 pines con un puente por lo que se puede cambiar la fuente de alimentación. Sin embargo, que sería algo bueno para un próximo Instructable.
Electricidad paso dos maneras, que te recomiendo desconectar el cable ICSP cuando tenga su programador externo conectado apagado Flujo de potencia en el programador, y realmente no creo que esto es sano para el programador.
