Añadir capacidad de Bluetooth interno a los su iPod 4G (3 / 7 paso)

Paso 3: Modificar auriculares

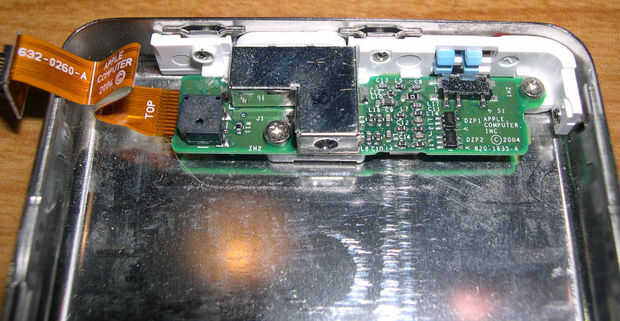

Jabra la unidad generalmente recibe su entrada a través de un conector estándar para auriculares mini pero nos va conectando directamente en tarjeta de circuitos de jack de auriculares del iPod así que toma tu destornillador pequeño Phillips y retire el conjunto del soporte metálico. No perder los tornillos.

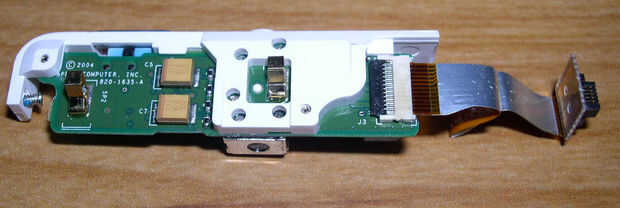

Utilizando el destornillador de estrella pequeño, quite el tiempo bisel plástico de la placa de circuito.

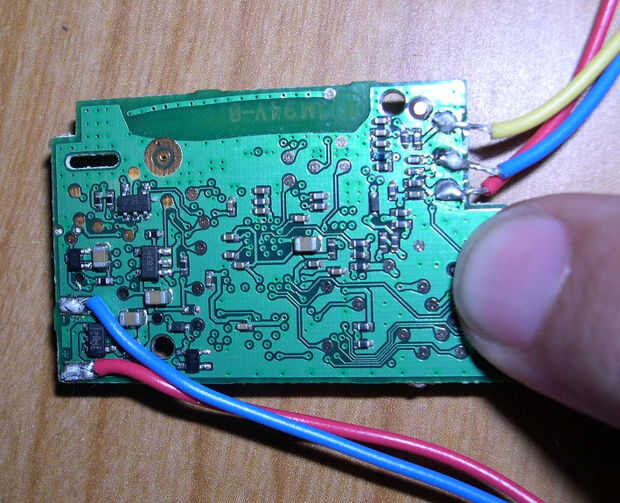

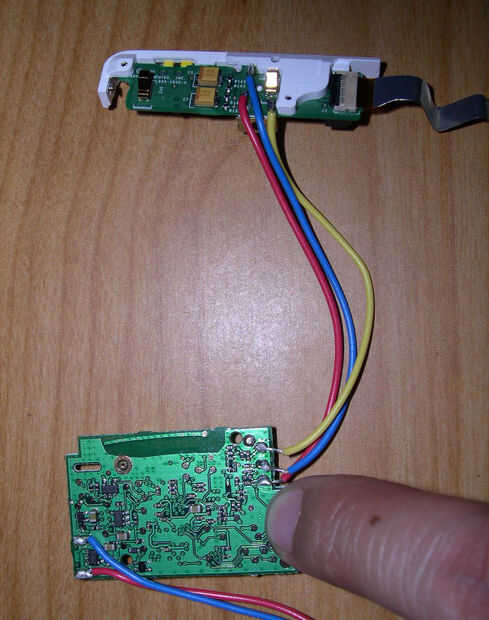

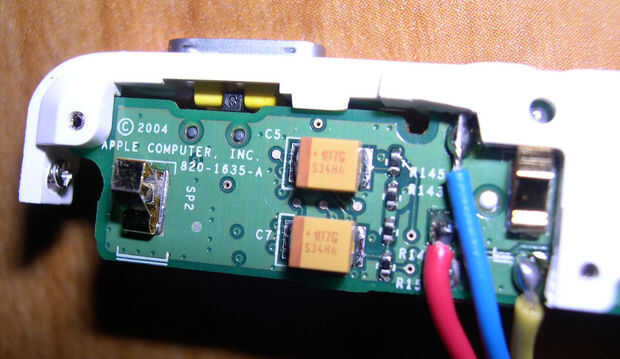

Localizar los pins de canal tierra y derecha/izquierda en el circuito y cables de soldadura tres aproximadamente 3" de largo. Estos Irán a la tarjeta de circuitos de Jabra Bluetooth.

Recortar una pequeña porción de la luneta de plástico blanco como se muestra para dejar espacio para los cables.
