Añadir capacidades para un molino del CnC de grabado láser (11 / 23 paso)

Paso 11: Placas de montaje laterales y láser vista puerto

Las últimas piezas consistió en placas de montaje laterales y un pedazo de laser blindaje utilizado como una ventana para el láser.

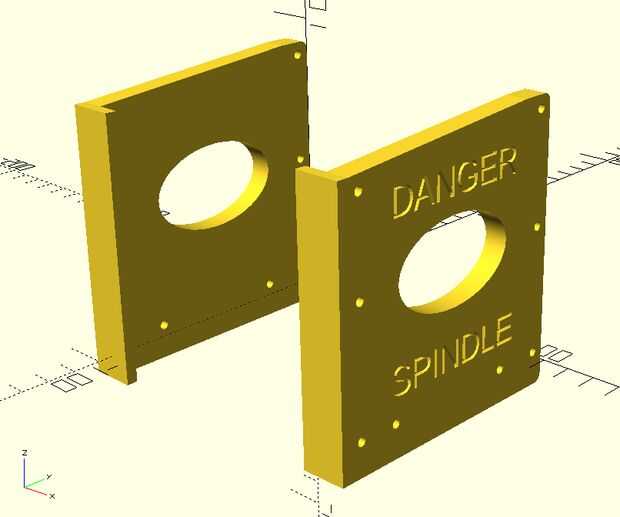

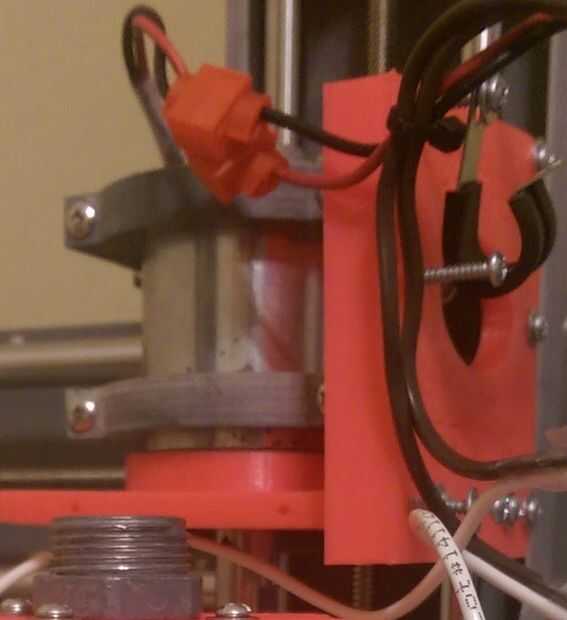

He creado dos placas laterales para amarrar todas las piezas entre sí, creando una fuerte estructura general para todo el conjunto. He añadido la curva de noventa grados a las placas laterales para un poco de estilo.

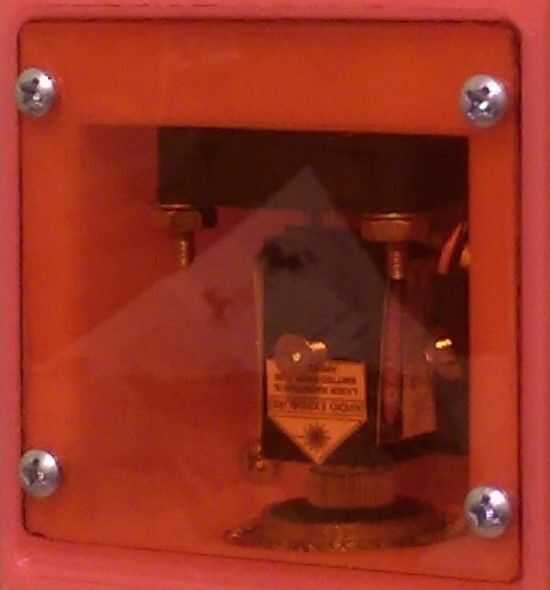

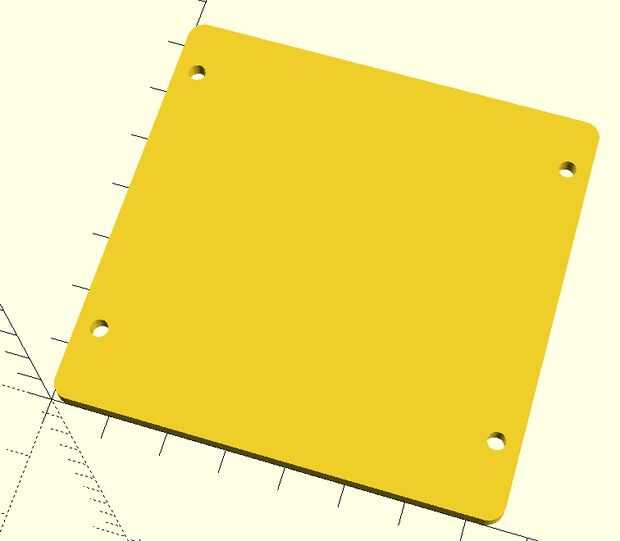

Una pieza de acrílico de protección láser fue usada como un puerto de vista para el láser.
