Paso 20: Pro Consejo #2: maximizar la superposición del sistema de coordenadas
Todas las máquinas de CnC tienen un área de trabajo. Esta es la cantidad de espacio en el que trabajas en un pedazo de material. En mi caso tengo aproximadamente 330mm en el eje x y 310mm en el eje y. Mediante la adición de una segunda herramienta (en este caso, un láser) hay algunas cosas a considerar:

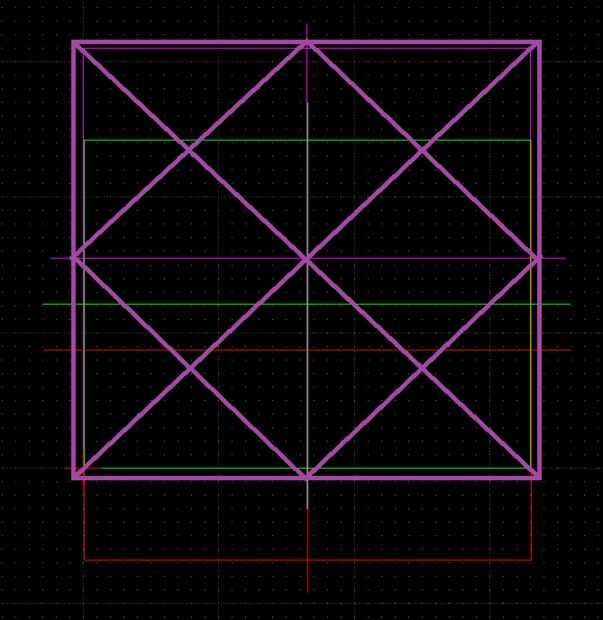

A.) el área factible de mi eje no cambia, sigue siendo 330 x 310 mm. Esto se muestra en la segunda foto en púrpura eclosión. (Se pueden ver la zona láser y la superposición en la imagen, así).

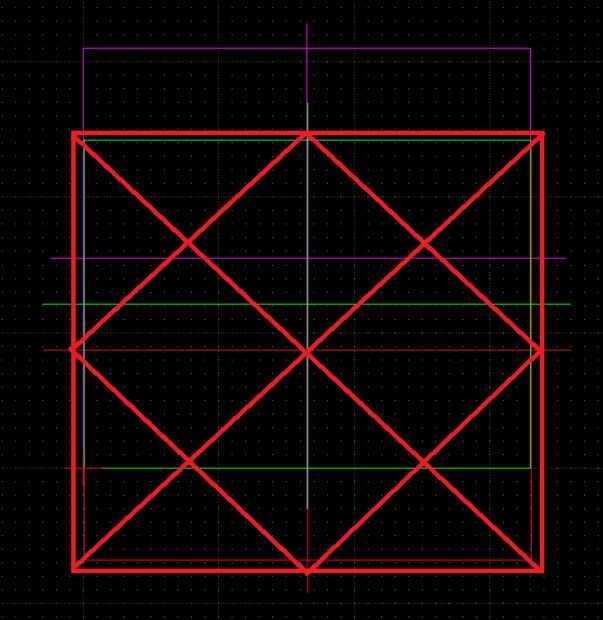

B.) el área factible de mi láser no cambia, será 330 x 310 mm. Esto se muestra en la tercera foto en rojo de la trama. (Puedes ver el área del huso y el área superpuesto en la imagen así).

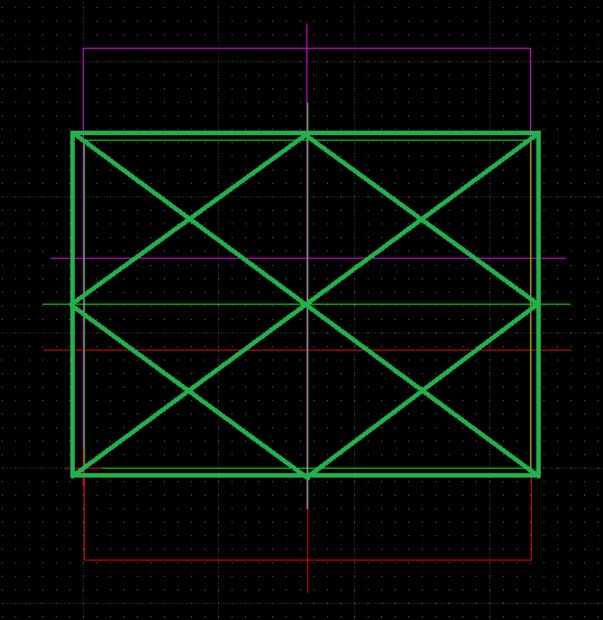

C.) he creado una región traslapada en el que el husillo portafresas y el láser pueden funcionar. Esta área no puede ser 330 m m x 310 m m debido a la restricción física que el láser y el eje no pueden ser en el mismo lugar. Por lo tanto, menos será el "área realizable combinado" de las dos herramientas de 330 mm x 310 mm. Esto se muestra en la primera foto en verde de la trama. (Puedes ver la zona del huso y el láser en la imagen así).
Una de las razones principales para hacer originalmente este build es porque quería poder molino y grabar en el mismo objeto (normalmente madera pero esto podría ser cualquier cosa), por lo tanto estaba en mi mejor interés para diseñar el sistema de tal manera que se minimice la distancia en línea recta entre el eje y la lente del laser. Usted puede ver en las fotos de mi versión final, o por ver mis modelos 3d, que hay muy poco espacio entre las placas de montaje de eje y la pared de la vivienda de láser. Me he permitido unos pocos milímetros (para las tolerancias de impresión e instalación) entre el soporte del eje y el alojamiento de láser. Esto ayudó a maximizar el "área realizable" de mi combo del huso y láser.
En mi caso elegí "perder" más de la zona de superposición a lo largo del eje y. Como diseñar las líneas centrales del láser y el eje para alinear en uno de los ejes, el área factible del eje opuesto (X o Y) será casi lo mismo que su valor inicial. En mi caso "perdió" significativamente más distancia en el eje Y luego hice el eje X (perdí unos 65mm en el eje y frente a 2mm en el eje x).
