Añadir capacidades para un molino del CnC de grabado láser (7 / 23 paso)

Paso 7: Partes de la carcasa del Laser: Laser y ventilador

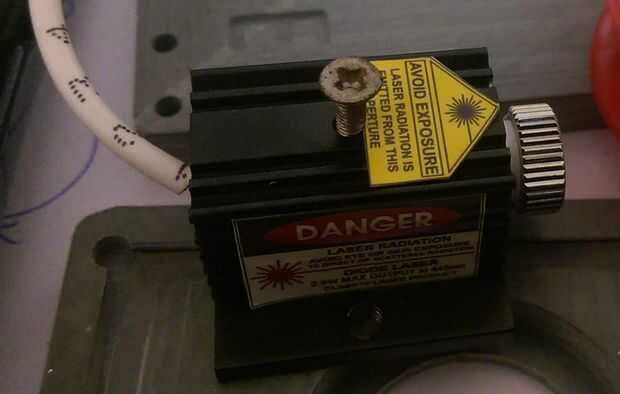

Este es el láser que obtiene montado dentro de la vivienda, es refrigerado por un ventilador de 40mm, montado directamente encima de él. Debido a su complejidad, sólo modeló las porciones que se criticaba y no las otras características. El modelo 3d del láser es accesible desde el sitio web JTech Photonics. Hice la 3d modelo del ventilador es muy simplista ya que no había necesidad de pasar mucho tiempo en el modelo como es funcional para lo que necesito.
