Añadir carga inalámbrica a su teléfono inteligente (6 / 9 paso)

Paso 6: grabar el inicio (o cableado)

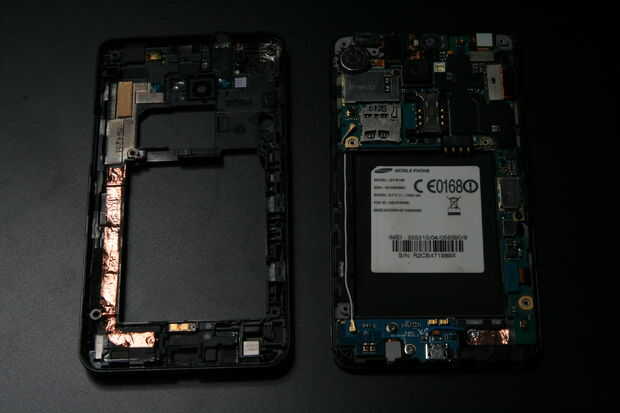

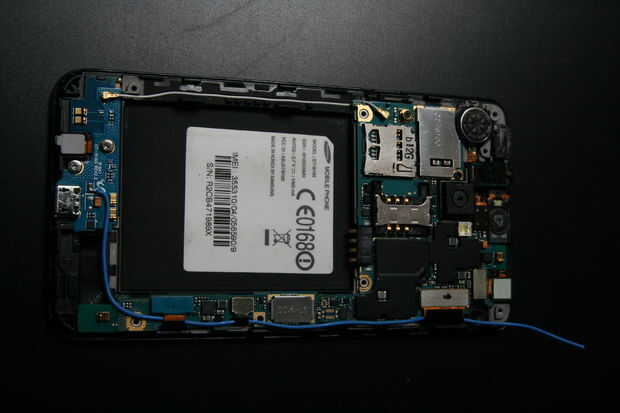

se puede ver en las fotos que mi sistema se compone de 3 partes separadas que se conectan a los cables. lo hice porque, como he mencionado anteriormente, quería que todas las partes separadas a permanecer separados.

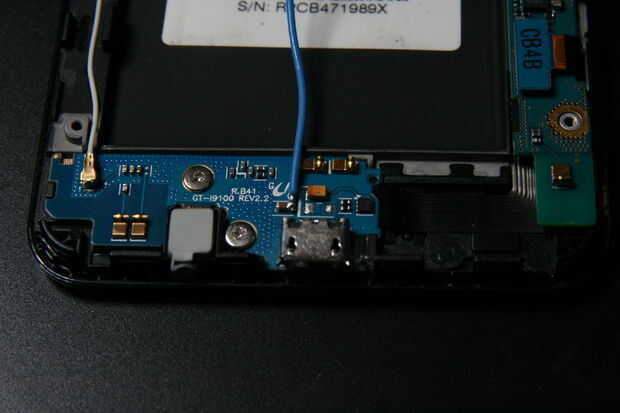

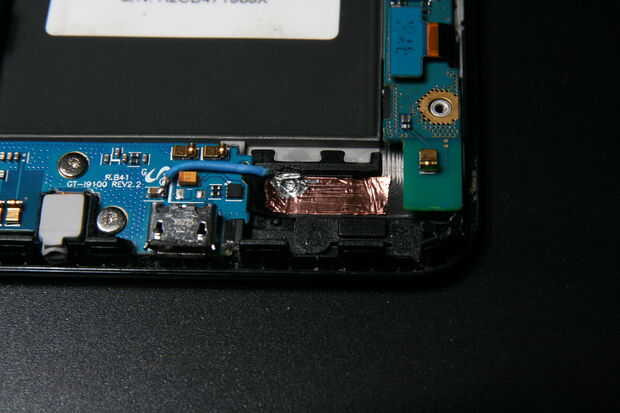

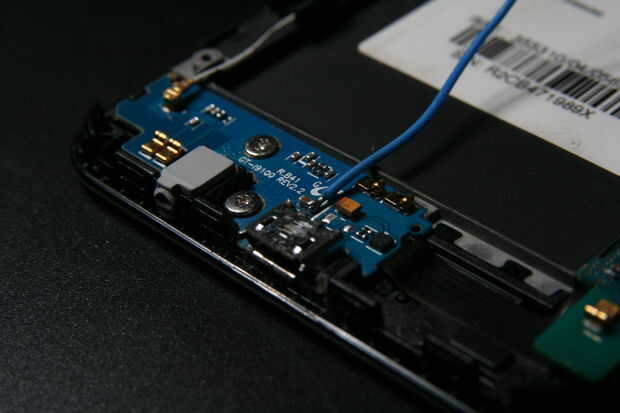

en el dispositivo sí mismo - un cable conecta el + en el USB (vía el condensador de cerámica que se puede ver en la foto) con una lámina de cobre que sirve como el contacto para la siguiente parte.

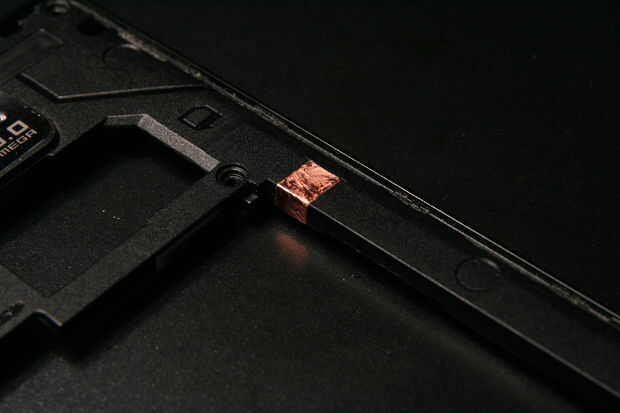

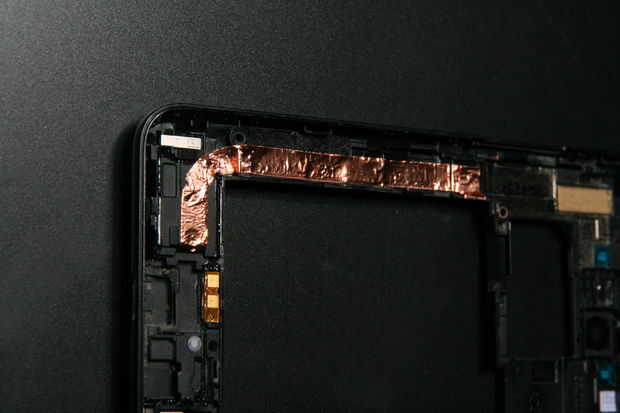

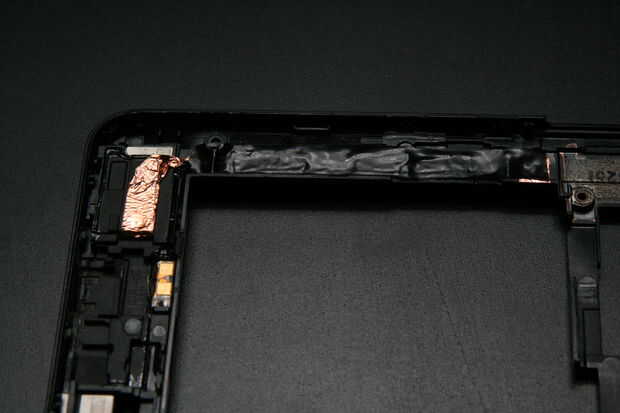

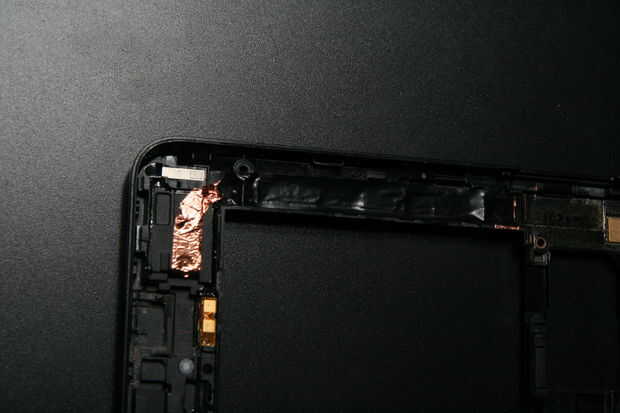

en la parte posterior cubierta - una hoja de cobre (single) que la esquina superior derecha del compartimento de pilas de la parte superior del altavoz (que es el contacto que conecta la parte anterior) - esto es la única parte visible fuera el dispositivo y este será el contacto para la siguiente parte.

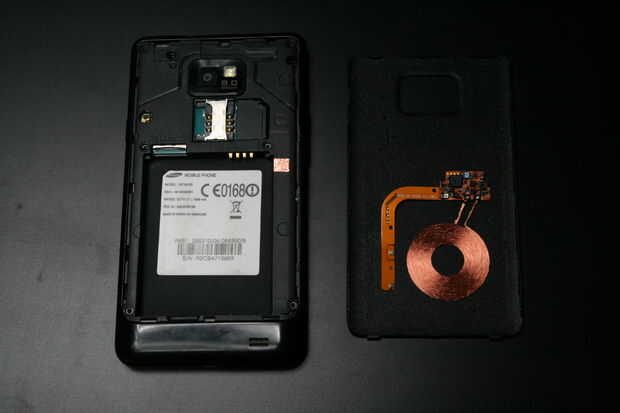

en la contraportada - un par de láminas de cobre de los conductores de la carga de la bobina a sus correspondientes puntos de contacto (el pedazo de hoja que sale del compartimiento de la batería y una placa conectada a tierra que sostiene la SIM tarjeta en el lugar - que es nuestra tierra)

realmente no importa lo que hagas, sólo asegúrate de que el dispositivo se cierra detrás correctamente y que no se acorta cualquier circuitos.
