Paso 7: plan A - Ajuste la bobina bajo la parte posterior cubre
decidí mostrarle este intento fallido en el montaje de la bobina de carga y su circuito en la tapa de la batería porque podría ser relevante para otros dispositivos y hasta la misma con la tapa de la batería de larga duración.
parece que hay simplemente no hay espacio alguno entre la batería y la cubierta, ni por el circuito de bobinas.
colocar la bobina de carga no es complicado, sólo asegúrese de que hay sitio donde colocarlo y que no acorte ningún circuitos (la bobina y su circuito están totalmente expuestos.
la parte más complicada era colocar correctamente los discos poco metales - subió con una solución fácil:

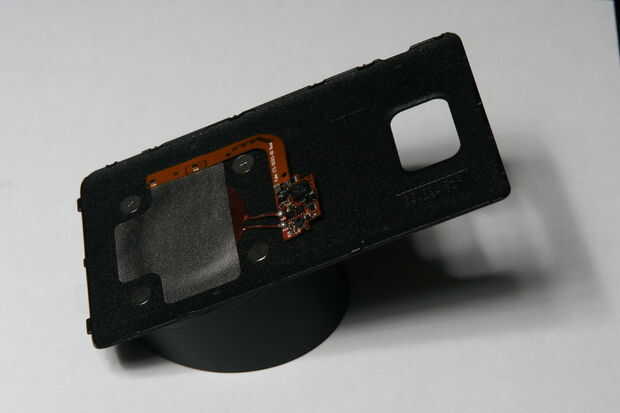

tomar la tapa y bobina y colocarlos en la base magnética.
la bobina no puede magnetizar bien pero debería ser suficiente para que no se mueva demasiado.
Ahora tome los discos de metal y colocarlas en las cuatro esquinas alrededor de la bobina, saltan en su lugar gracias a los imanes en la base.
Mueva la tapa para que todo esté alineado correctamente - los discos deben deslizarse sobre la cubierta y permanecer en el mismo lugar relativamente al muelle. ver que la bobina se centra entre los discos.
Tome la etiqueta de metal que viene con la bobina y colóquela sobre la bobina (fundamental para que funcione)
Sujete los discos con cinta aislante.
Ahora puede retirar la cubierta posterior de la base y utilice la hoja de cobre para cerrar el circuito y hacer los contactos.
