Paso 4: Soldar todo para arriba
TL, DR: sólo el controlador de la batería de donde colgaba la pequeña batería en la placa de carga de la soldadura, la soldadura de los terminales de salida charding junta a la entrada de la batería en el controlador, se la Junta carga la bobina de la soldadura. Es simple como.
He añadido paneles de poco aseados a ba capaz de desmontar todo el asunto más adelante. Usted puede hacer lo mismo si tienes los paneles. Si no es así-aún te va a funcionar apenas como el mío, no es un gran problema.

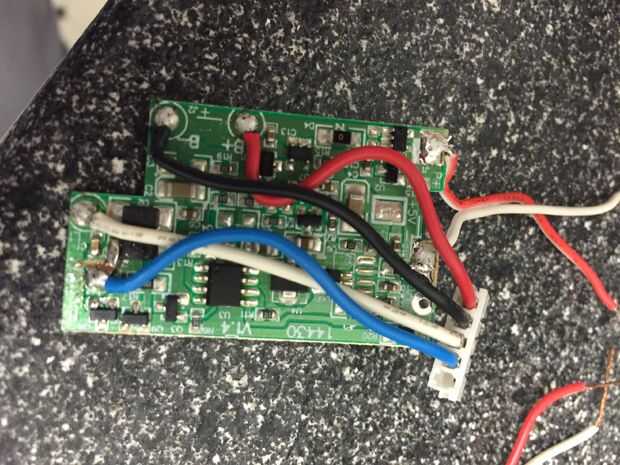

Aquí rellena el panel con todos los terminales de la carga del tablero y ponen en el plástico de la izquierda "anillo". Se ve limpio allí!

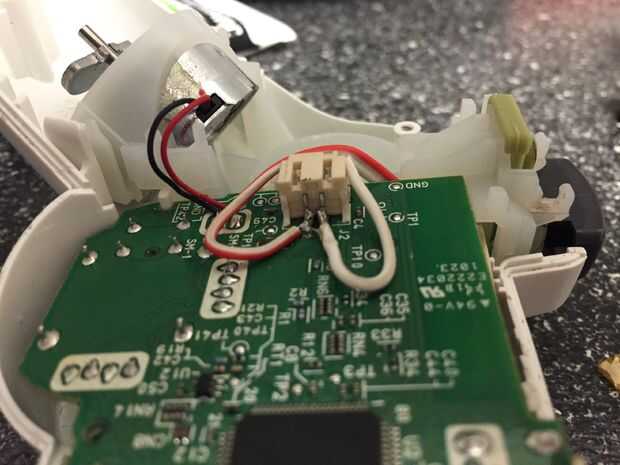

Yo también había soldado un cable con el conector de la batería en el tablero de control, por lo que toda la carga junta actuará como una batería para el regulador.

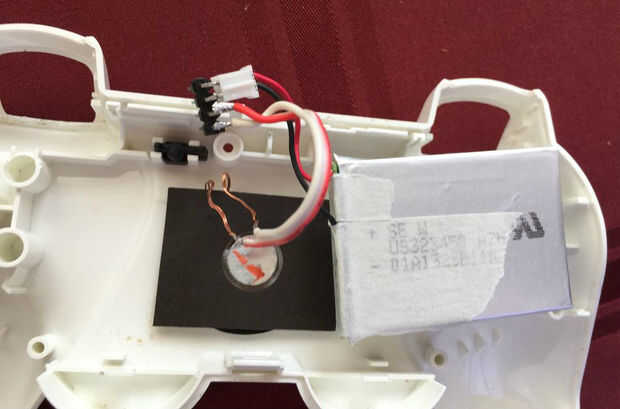

Entonces, he añadido 4 contacto conector "barba" y soldada la bobina a él. Es necesario abeto que tiene 4 conectores ya que no te vas a conectar la batería al controlador de nuevo, pero a este beardy contactos. Mira la foto.
Y sí, tuve que romper la tapa de plástico de la batería del controlador ya que agrega todo 2,5 mm para el grueso de la batería, y puesto que la batería se siente muy bien sin él - echaste a perder. Tal vez no es necesario, que solo quería estar seguro que todo cabe dentro. De hecho, después de esta manipulación todo es cierto margen izquierda. Tal vez para otros mods, ¿quién sabe?
POLARIDAD. Tenga en cuenta que si conectas algo en polaridad invertida - va a ponerse fuego, explotar, arrancar la cabeza y quemar su barrio. Usted no quiere que así que por favor por favor por favor tomar fotos de lo que hacer para saber la polaridad. Estos dispositivos no están diseñados para abrirse por kiddos como tú y yo así que no hay ninguna protección contra polaridad invertida en em. Le da la vuelta los cables - explota. Utiliza alambres incoloros - explota! ¿Bueno, probablemente no explotar, pero tenga cuidado, allrighty?
