Paso 2: instalación

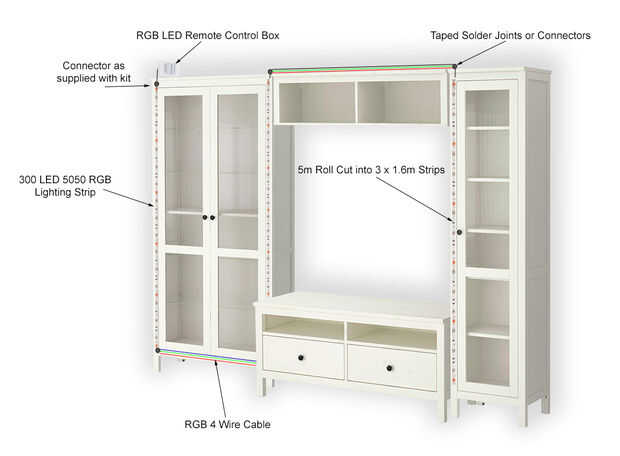

Fig. 01 se muestra el esquema general de cableado en un vaso y doble gabinete. El rollo de 5m se corta en 3 tiras iguales. Las tiras entonces se ejecutan detrás de los marcos de la puerta 2 en el doble y 1 en los gabinetes individuales. El diagrama también muestra las ubicaciones de cable de cinta RGB así como los puntos de articulación.

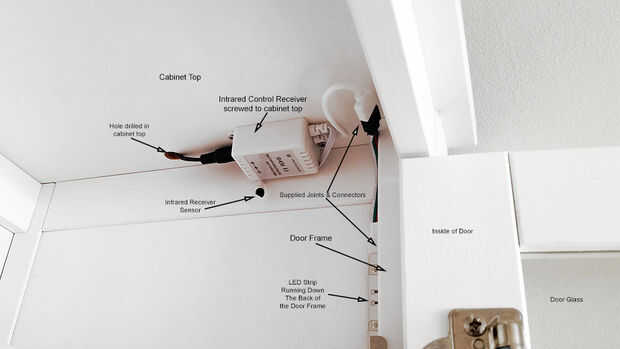

Figura 02 muestra el agujero en la parte superior del gabinete para el cable de alimentación de 12v. El receptor de infrarrojos aparece fijo en la parte superior del gabinete con la tira de LEDs RGB conectados y enrutados hacia abajo el marco de la puerta. Esto se muestra en el opuesto lado el diagrama es fig. 01 mi gabinete doble en el otro lado.
Figura 03 muestra la RGB cables detrás de los estantes ajustables y estante fijo. Esto es donde la cubierta impermeable sobre el LED ayuda ya que no sólo evita que los componentes siendo derribados sino que también ayuda a mantener las tiras en su lugar. Se podría utilizar el auto-adhesivo respaldo si querías pero encuentro que sostienen en su lugar sin.

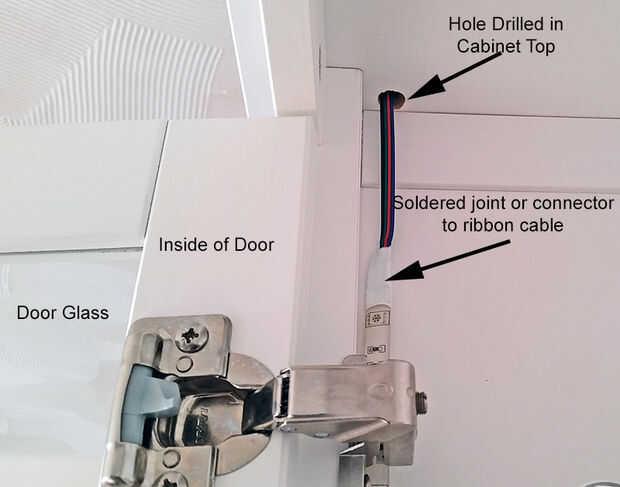

Figura 04 muestra la articulación entre la tira RGB y el cable de cinta RGB. También se puede ver el agujero perforado en el techo gabinete donde las rutas de cable a la siguiente RGB tira en el gabinete contiguo.
Figura 05 muestra un conjunto de uniones sin soldadura disponibles de Ebay. Hay todo tipo de conectores sin soldadura disponibles ve ejemplos aquí.
Figura 06 muestra un carrete de cable RGB y las conexiones a los pads de soldadura de cobre en el RGB tiras. Aquí son algunos ejemplo de videos de You Tube que soldar y bandas detrás de la capa impermeable.
Figura 07 & 08 muestran diferentes configuraciones de muebles terminados. La canasta AV fig. 07 se ha modificado para tener un gran PC Media Center y 2 servidores de internet.
