Añadir distorsión de recorte de diodo a su amplificador de guitarra (2 / 8 paso)

Paso 2: Tipos de recorte de diodo

El efecto de recorte funciona en ambas direcciones concerniente a tierra--así un circuito que tanto lo positivo y negativo señal es dos diodos conectados en direcciones opuestas. Los diodos se pueden elegir para pasar tanto de la señal según sea necesario. Recorte más igual a más distorsión.

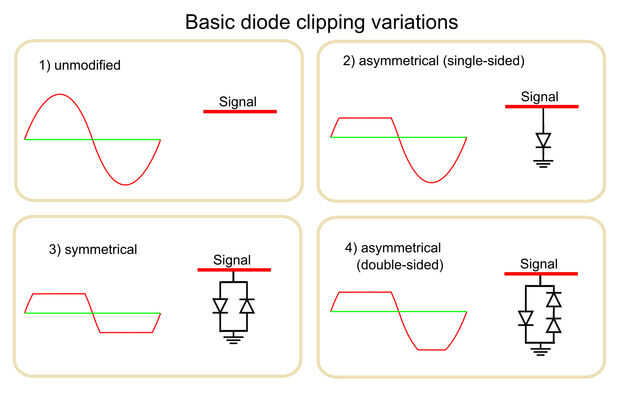

La primera ilustración muestra:

1) una señal de sacarse
2) recorte asimétrico, un lado de la señal (no limitada a un solo diodo).
3) recorte simétrica, donde tanto el + y - señal se recorta igualmente.
4) recorte asimétrico, ambos lados.

Variación #4, recorte asimétrico, ofrece el sonido más natural como una "tubo". Además, es el más flexible, cualquier número de diodos en serie puede utilizarse para el efecto de la forma.

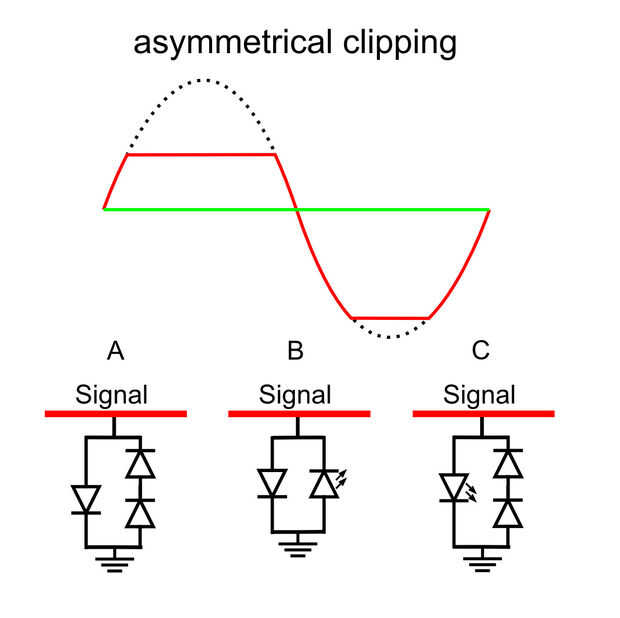

Figura #2 muestra pocas variaciones de corte asimétrico. Observe que el LED se utilizan como diodos en los ejemplos B y C! LEDs tienen una tensión mucho más alta que diodos típicos, por lo que el recorte puede ser más suave y más sutil.
