Paso 4: Cruda esquematizada y escrita la descripción de las conexiones

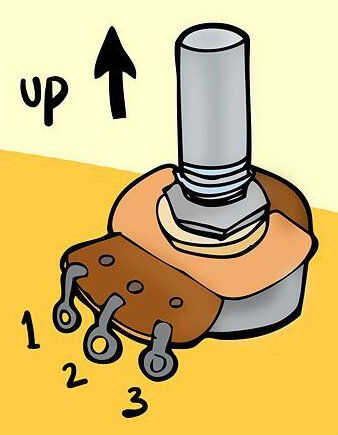

La imagen de arriba de un artículo de wikiHow en cableado un potenciómetro de debe ayudar a identificar que la pierna es 1, 2 y 3.

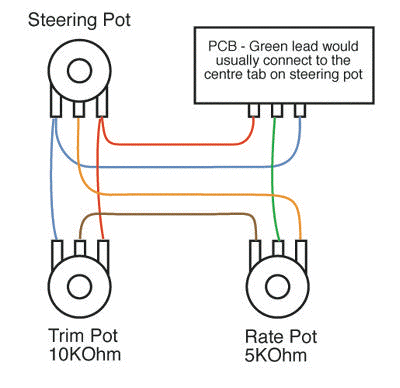

El diagrama no señala la conexión existente en el bote principal, porque no importa, no vas a cambiar esto. El trim bote simplemente a cuestas su conexión positiva y negativa.
Potenciómetros:
- Pote principal - esto es el potenciómetro conectado al gatillo o palillo, que ya en su transmisor
- Ajuste Pot - es el potenciómetro que usted usará para ajustar las tarifas duales.
- Ajuste Pot - este potenciómetro centro todo para que el punto medio no se mueve cuando el potenciómetro de ajuste.

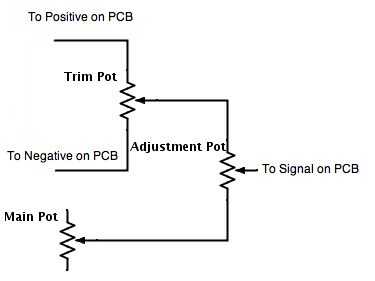

Conexiones, como texto:
- Ajuste Pot 1 <> – pote principal patillas 2
- Entrada de señal de ajuste Pot Pin 2 <> – PCB (localización anterior del principal olla Pin 2)
- Ajuste Pot Pin 3 <> – Trim Pot Pin 2
- Ajuste Pot Pin 1 <> – PCB negativo (piggyback con el pote principal)
- Ajuste Pot Pin 3 <> – PCB positivo (piggyback con el pote principal)
Para mí, mirando el diagrama no es muy útil. Incluso leyendo todo el texto a la vez no ayuda. Para mí era ver solo una cosa y hacer esa conexión. Luego pasar a la siguiente. Al final, todo está conectado y listo. Para mí, una combinación de los cuadros y el texto es lo que ayudó a la mayoría. Para cada transmisor modificado después de la primera, sólo quisiera abrir uno y copiar el cableado. Era más fácil para mí que tratando de descifrar la descripción original que he encontrado esto en internet.
