Paso 9: Agregar Audio
- Altavoz pequeño
- LM368 Audio Amplificador
- condensador electrolítico 220uF
- potenciometro de ohmio 10 k
- Conector del Terminal de tornillo
- tarjeta microSD para mantener las muestras

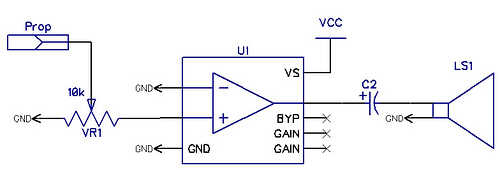

El kit incluye todos los componentes para el circuito de audio excepto el altavoz y tarjeta microSD. Aquí es el circuito que construiremos;

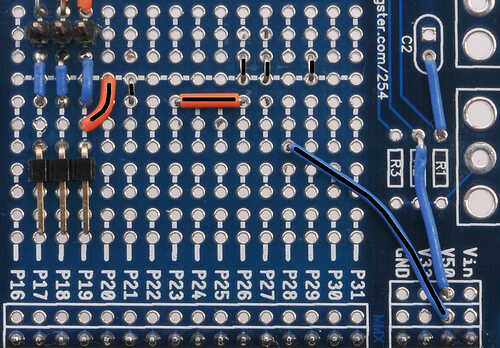

Comience agregando algunos puentes;
Habrá siete puentes, totales, y yo los he marcado con una línea negra en la foto.

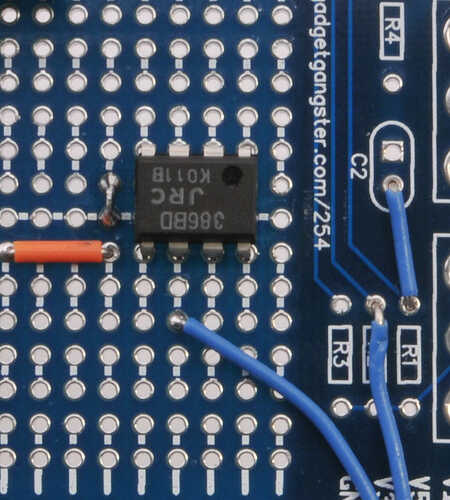

Añadir el amplificador de audio (LM386). Observe la posición de la muesca en el chip en lo referente a la Junta;

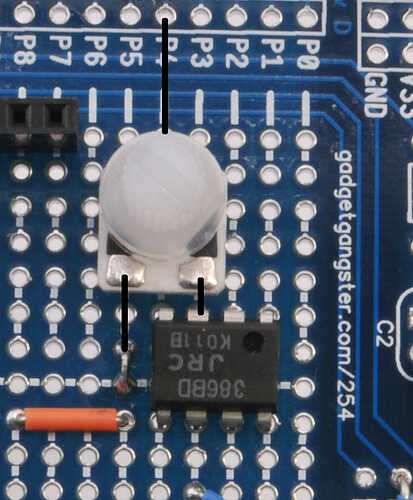

Ahora, agregue el botón de volumen;
El pin medio de la perilla se conecta a P4 en la plataforma de la hélice. Una pierna se conecta con el tercer pin del amplificador, y el otro pin se conecta a tierra.

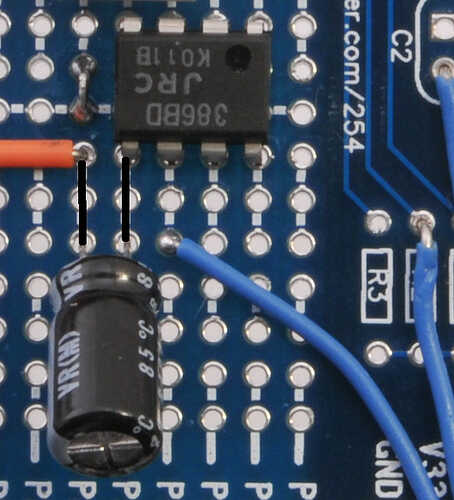

Ahora, agrega el condensador grande;
Observe la raya en el condensador. Indica el lado negativo, y debe ir como se muestra en la foto.

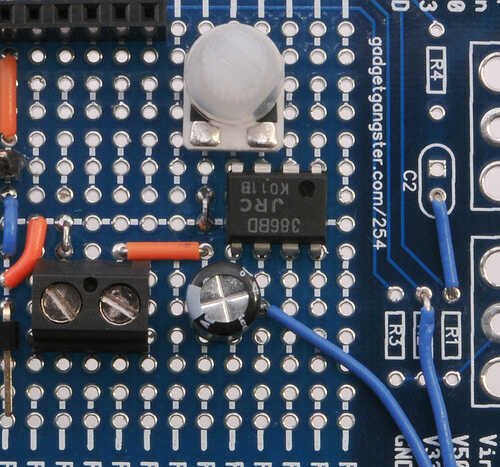

Por último, agregar el conector de Audio;

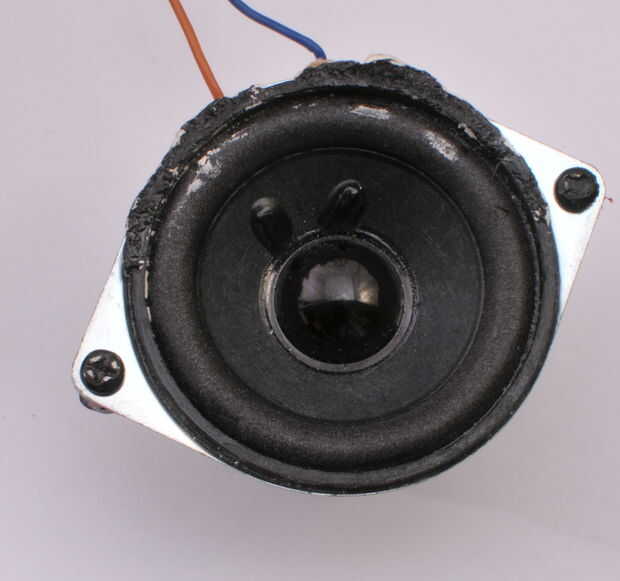

Los altavoces tienen dos cables, un cable va en cada conector terminal de tornillo. No polarizados, por lo que no importa que cable corresponde con que terminal.
