Paso 4: conectores

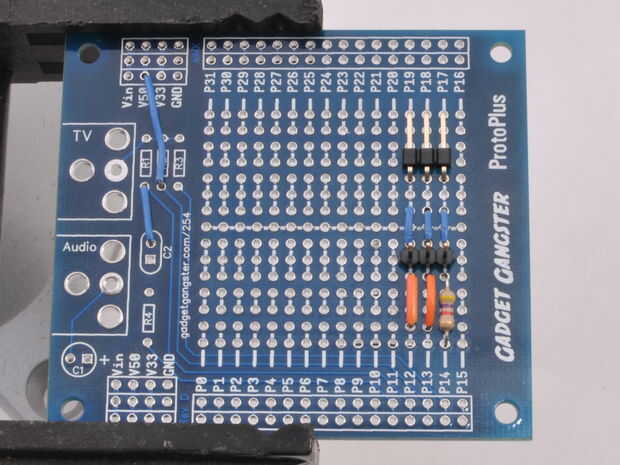

Hay algunas opciones aquí: una forma fácil es tomar un servo viejo o roto y utilizar sus diques para cortar la cabecera y el cable. Si haces eso, no conectar la cabecera de ángulo recto, en su lugar, conecte los cables.

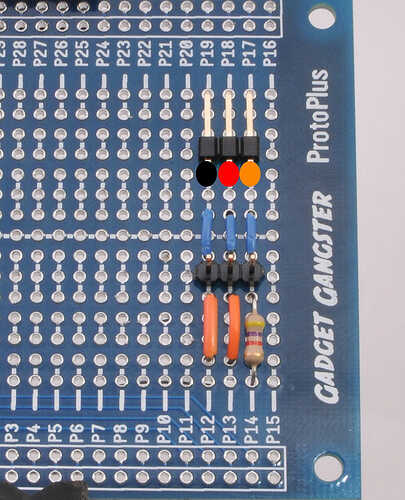

El negro alambre va donde está el círculo negro. Lo mismo con el rojo y el naranja. Ahora, agregue la resistencia como se muestra. Se conecta a la línea de señal a la plataforma de la hélice.

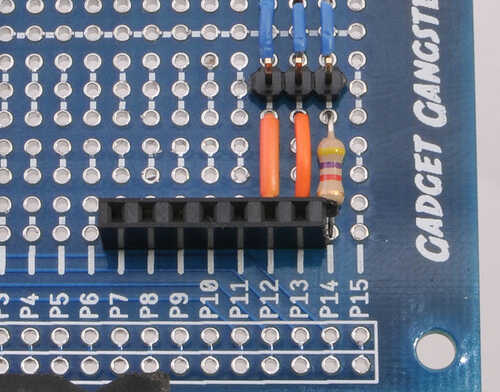

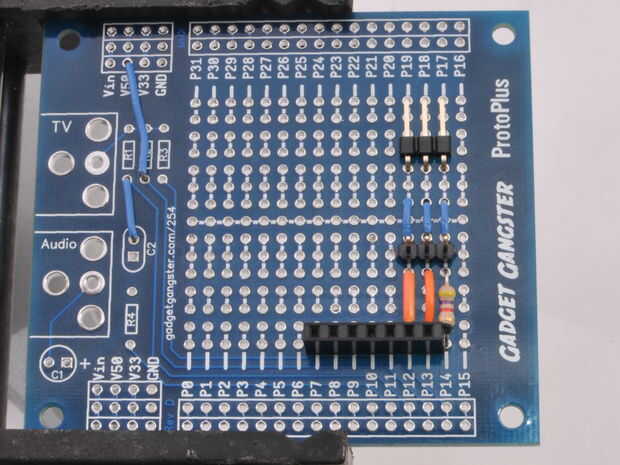

Agregar el zócalo del perno de P7 - P13, como se muestra a continuación. Nuestra iluminación que LED se añadirá a la cáscara del vehículo R/C, por lo que estas tomas nos permiten desconectar fácilmente el animador de R/C de la cáscara.

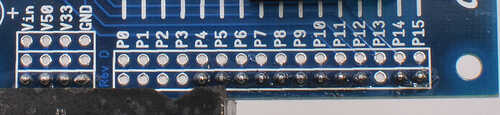

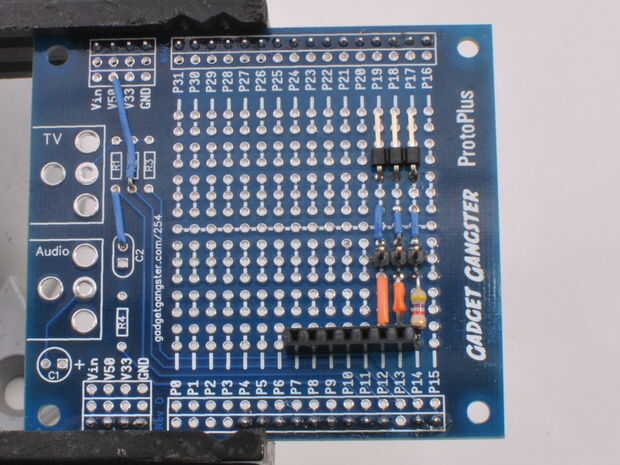

Por último, agregar encabezados de pin apuntando hacia abajo, como se muestra en la foto.
Eso de;
- Una tira de conectar P4... P12
- Dos cabezales P14 de conexión... P15
- Conectar P16... P32
- Y no olvides conectar Vin, V50, V33 y GND a ambos lados de la Junta.
Todo se hace con la placa de circuito! Ahora vamos a añadir iluminación a la carrocería del vehículo.
