Paso 6: Cuerpo cableado

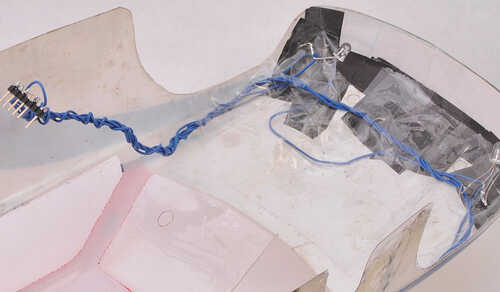

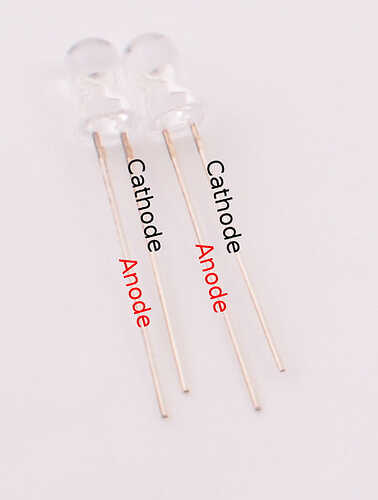

La mnemónica que usar es que 'menos plomo' es una cosa negativa, por lo tanto es el cátodo. De plomo es algo positivo, por lo que es el ánodo. Todos los LED en el cuerpo tendrán sus cátodos (corto conduce) conectados juntos, en una cadena. Al final de la cadena, agregar un pie o tan del alambre de conexión, esto eventualmente conectará hacia el animador de R/C;

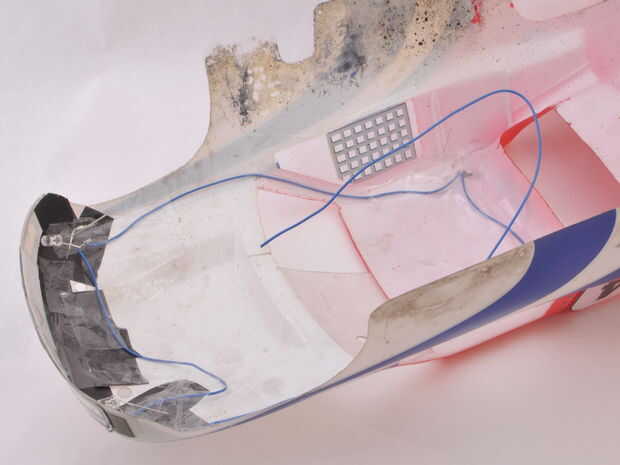

El LED aunque no comparta ánodos. Conecte el cable de conexión a cada ánodo por separado. Comience en el extremo de la cadena, torciendo los alambres juntos a medida que agrega cada LED;
Si usted está conectando cuatro LED vas a tener cinco hilos;
- un cable que está conectado con el cable largo (cátodo) de todos los LED.
- cuatro cables que cada uno Conecte con el cable corto (ánodo) de un solo LED.

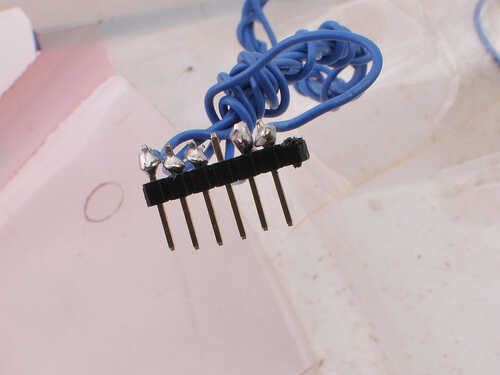

Rizar cada alambre alrededor de un jefe del perno, haciendo un 'encabezado conector' y soldarlos juntos. Importante: El cable de cátodo común va en el pin de la derecha.
No importa qué posición están los otros alambres, usted puede incluso saltar un pin si quieres. Pero asegúrese de que el cable de cátodo común está en la posición más a la derecha. Este es un conector muy débil, le sugiero reforzar con pegamento caliente.

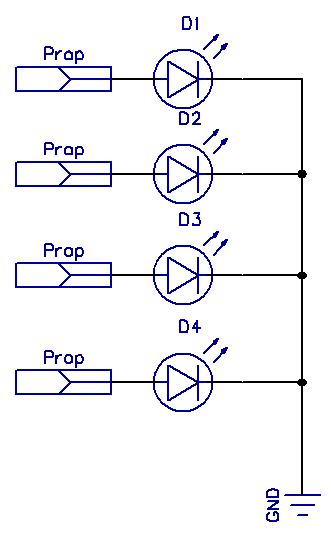

Aquí está el circuito, también;
