Añadir el pasador de la bisagra a servos de movimiento de las articulaciones (1 / 1 paso)

Paso 1: El proceso de

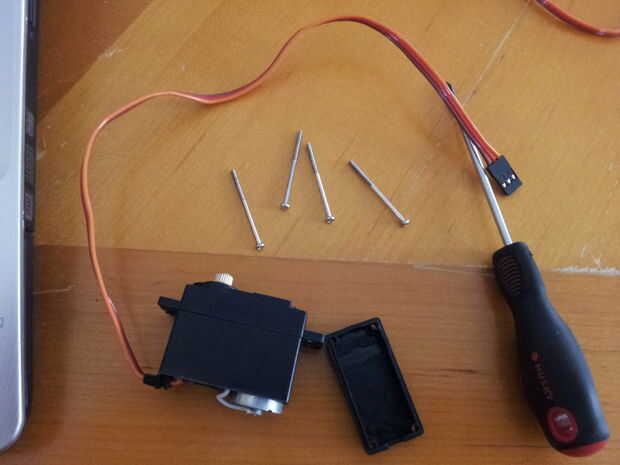

1) use un destornillador para quitar los 4 tornillos en la parte inferior de la caja del servo y retire la placa de

2) usando pinzas, haga una marca en interior de la placa que acaba de quitar donde debe ubicarse el centro del eje.

3) utilizando punto de taladro o un cuchillo, corte un agujero (mantener tan pequeño como sea posible) en la placa

4) añada la tuerca al tornillo, rosca en hasta la mitad

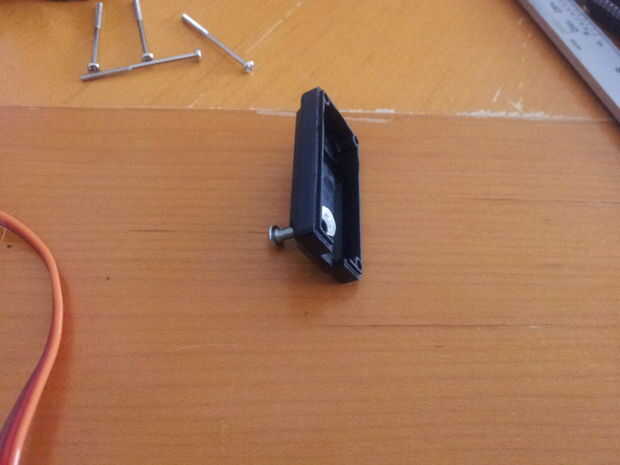

5) paso tornillo de máquina a través del orificio con la cabeza en el exterior, enrosque la tuerca 2 º tornillo.  Ajuste de modo que el tornillo no sobresale a través del cuerpo de la tuerca

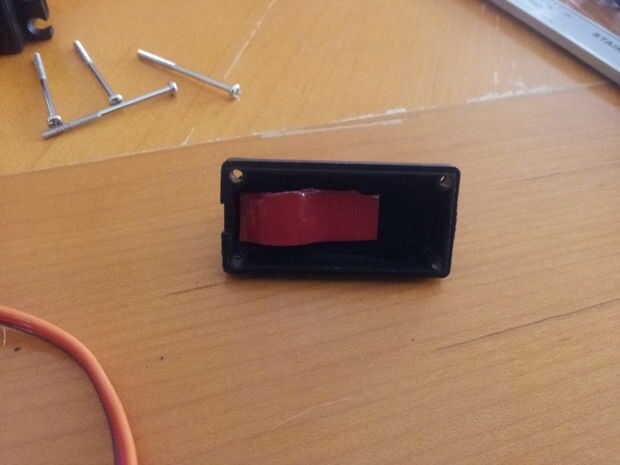

6) con cinta, fije la tuerca dentro de la placa

7) tornillo placa en servo con tornillos originales en #1

8) Retire el tornillo de la máquina y colocar cuernos servo que requiere utilizar segunda tuerca como espaciador del cuerpo del servo.  Tornillo rosca en cuerpo del servo.

9) disfruta de
