¿Añadir LED a su computadora los Fans (2 / 4 paso)

Paso 2: Cableado de LED

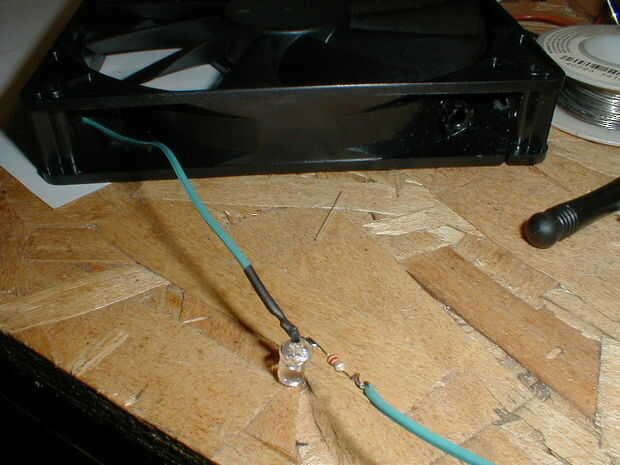

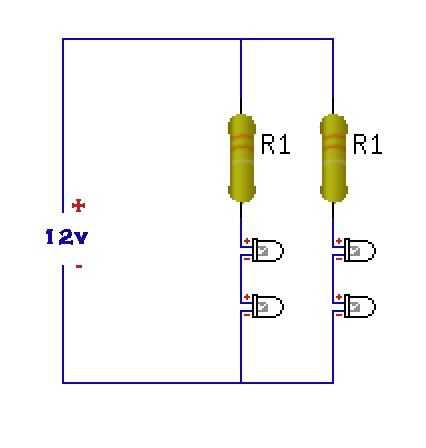

El cableado, es simple y estrecho hacia adelante, es una configuración serie-paralelo. Cable dos LED y un resistor es de serie el cable de ellos juntos en paralelo. Mirar el esquema para ver cómo funciona. El LED se clasifican en 3..3v-3.8v 20ma. cada uno. Las resistencias son de 220 ohmios 1/8 watt. Tamaño de resistencia dependerá de varias cosas, voltaje de entrada, voltaje de LED y los requisitos de mA y el número de LED que desea utilizar. Usted puede averiguar esto matemáticamente una fórmula como esta:
Cita de Wikipedia:

Resistencia en ohms(R) = ([voltage(Vs) fuente de poder - LED voltaje drop(Vf))
Rating(If) corriente de LED
donde:

* Tensión de alimentación (Vs) es el voltaje de la fuente de alimentación por ejemplo, una batería de 9 voltios.
* Caída de voltaje del LED (Vf) es la caída de tensión en el LED (típicamente unos 1.8-3.3 voltios; esto varía por el color del LED) 1,8 voltios para el rojo y su consigue mayor ya que el espectro aumenta a 3,3 voltios para el azul.
* LED (If) es la calificación del fabricante del LED (dado generalmente en miliamperios como 20 mA)

: Abordar

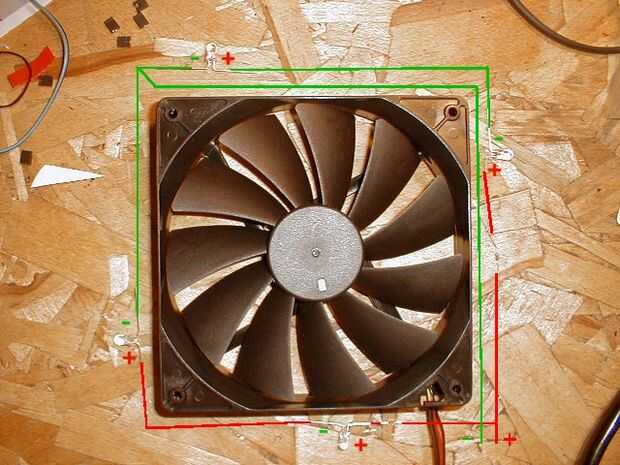

o simplemente hacer una búsqueda de "Calculadora de LED" y elegir uno.  Orrrrr puede utilizar Calculadora de Led de LedCalculator.net. La última foto muestra como enruta los cables alrededor del exterior de la cubierta del ventilador.
