Paso 3: Ejecutar la automatización

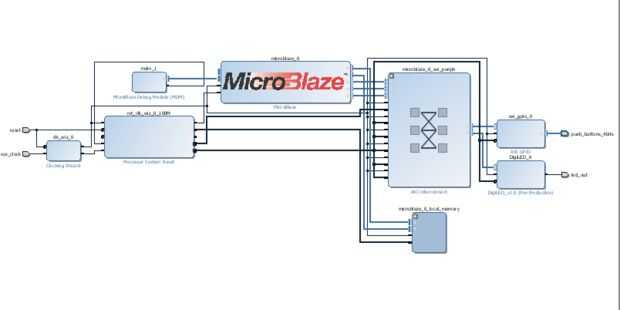

Ahora que los bloques se han añadido al diseño ejecuta bloque automatización desde la bandera verde. En la ventana que aparece aumentar la memoria Local a 128KB y realizar la configuración de caché de 8KB. Todo lo demás dejando solo haga clic en aceptar, bloquear automatización hará ejecutar y algunas conexiones entre los bloques y generar unos nuevos bloques.

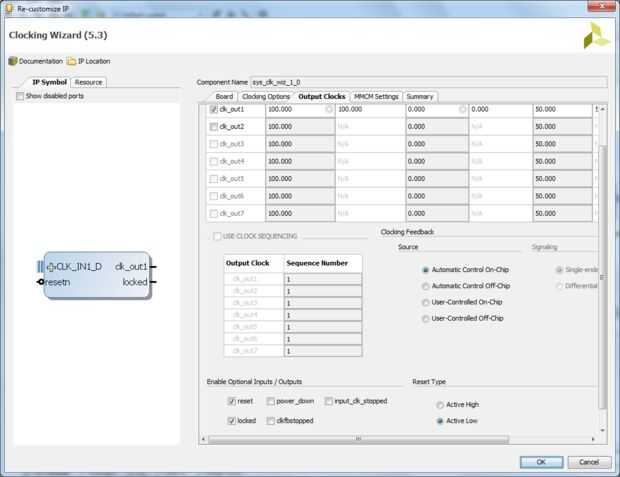

Antes de la ejecución de conexión de automatización haga doble clic en la sincronización asistente que creó y el tipo de Reset para bajo activo. Haga clic en aceptar y borrar el pin de diff_clk_rtl que se generó y reemplazarlo con el reloj del sistema en la ficha del tablero. Ahora ejecute conexión automatización. Seleccione la casilla de verificación superior en la jerarquía para seleccionar todos los bloques y haga clic en Aceptar. Ejecutarlo una vez más para terminar la automatización.
