Añadir LEDs al juego garra (4 / 10 paso)

Paso 4: Agregar el Pin de salida y configurar el bloque LED

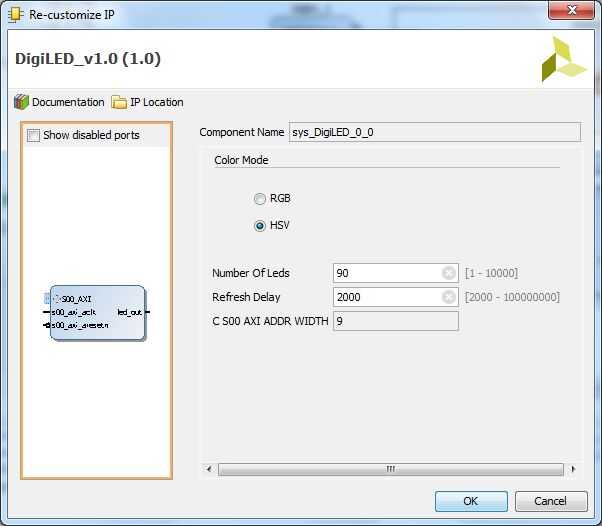

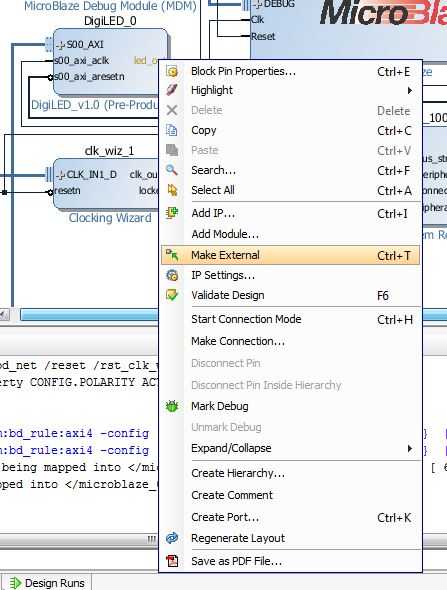

La última parte del diseño de bloque es conectar la salida del bloque de DigiLED a un pin de salida y configurar el bloque. Para hacer esto haga clic derecho sobre el texto de led_out y seleccione hacer externo. Para configurar el bloque doble click en él y establezca los valores siguientes:

• Modo de color: VHS
• Número de LEDs: el número de LEDs (en mi caso 90)

Ahora cree un nuevo archivo de restricciones para definir el pin de salida de los LEDs. La línea siguiente agregará el cable led_out para pin IO0 en el Arty.

set_property - dict {PACKAGE_PIN V15 IOSTANDARD LVCMOS33} [get_ports {led_out}];
