Paso 4: Ajuste el teclado

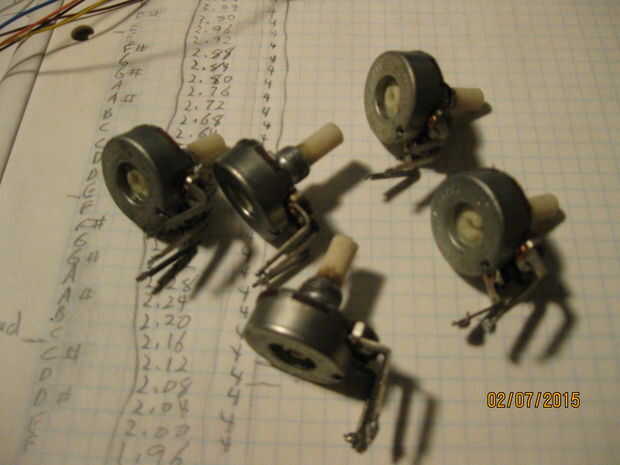

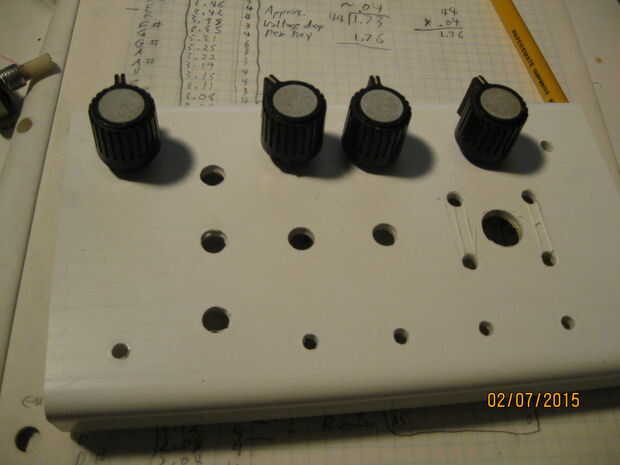

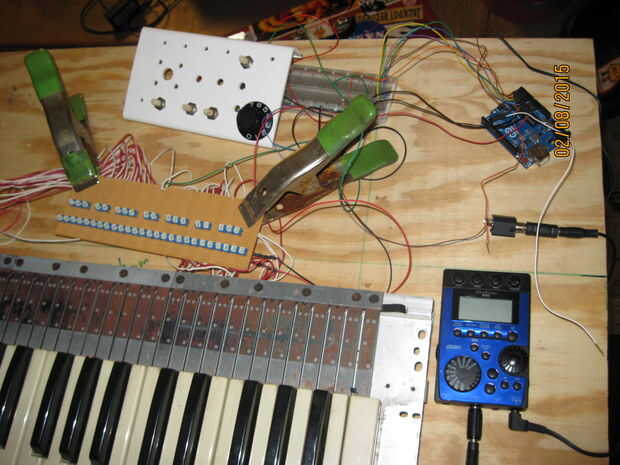

El siguiente paso es probar y afinar el teclado. Para este paso, consulte el original proyecto de Auduino. Cargué mi bosquejo modificado en un nuevo Arduino y hasta algunas macetas. Alambré tarjeta de sintonizador de teclado a los pines de 5v y tierra de Arduino y conecté la salida de la varilla de contacto común al pin analógico 4. Añadí a una salida al pin PWM 3 y masa y dio vuelta en el Arduino. Empecé a presionar teclas. Yo fui recompensado con una cacofonía de notas de toda la gama de Auduino. Todavía no era musical, pero probó que cada tecla estaba produciendo un voltaje distinto y su nota correspondiente. ¡ Un éxito!

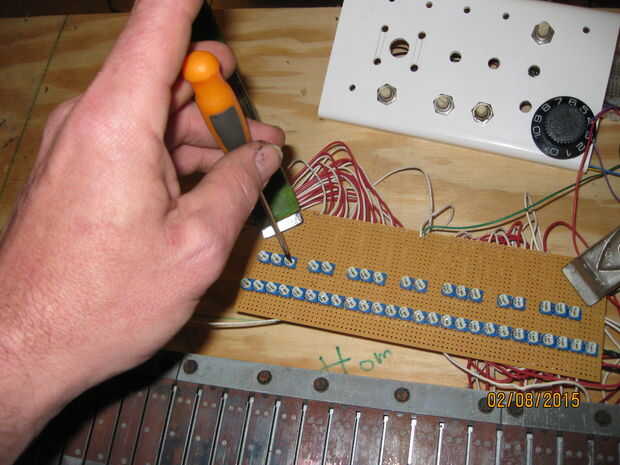

Ahora llegó el momento de convertir esta máquina ruidosa en un instrumento musical. Esto significó girando cuidadosamente cada trimpot para obtener el voltaje apropiado para esa nota particular. He conectado el sintonizador y el monitor serial y puso a trabajar.
Permítanme comenzar diciendo que si iba a hacer esto nuevamente (y definitivamente soy) pido los potenciómetros multivuelta. Como soy impaciente y se rompió, usé lo que tenía en mano-un saco de cincuenta 50 k solo girar potenciómetros de ajuste.
