Paso 5: estoy en el caso

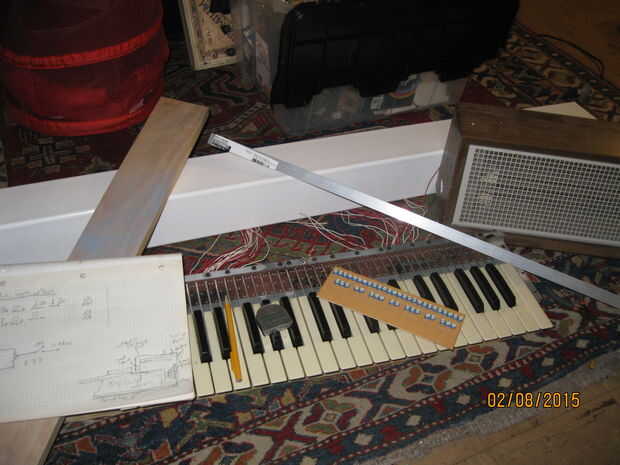

Ahora que tengo un instrumento de trabajo es el momento de construir un caso para protegerlo. Golpee la pila de chatarra y regresó con una carga de materiales posibles. Después de algunos jugando con diferentes ideas decidí usar un pedazo de poste de 4 "x 4" PVC. Este es un excelente material para la fabricación de cajas de proyecto-es barato y fácil de perforar y cortar. Me imaginé un pedazo de PVC con soportes de apoyo, cubiertas de madera extremo y una base de madera contrachapada se ven bien y me dan un montón de espacio para albergar todo. Este diseño permitirá también el instrumento para ser revisado y modificado fácilmente como el conjunto de teclado y tarjeta de sintonizador se montará a la base de madera contrachapada y todo lo demás se montará en la cubierta de PVC. Todo lo que tengo que hacer es incluir algunos terminales de tornillo y fácilmente se podrían separar las dos piezas.

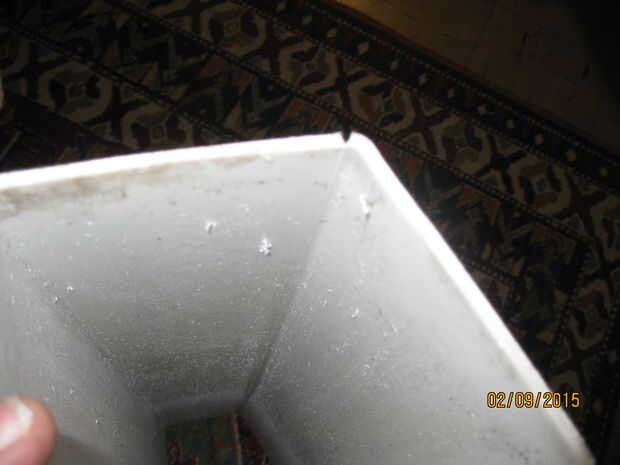

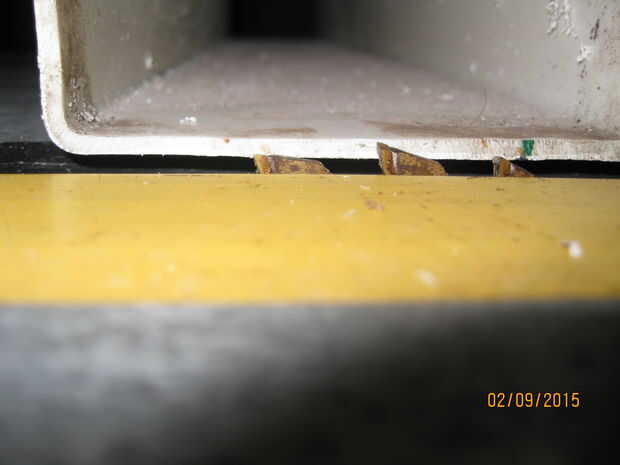

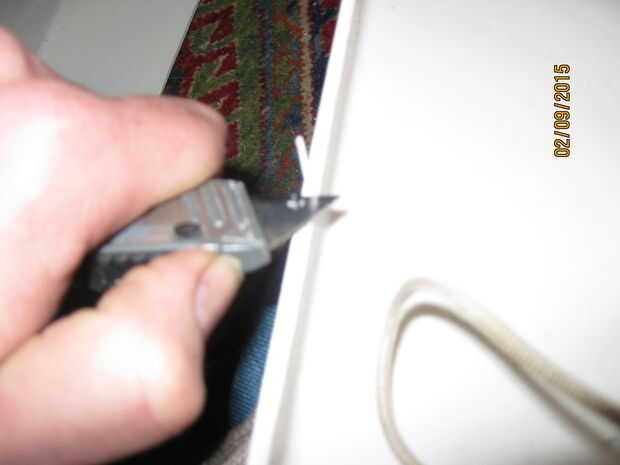

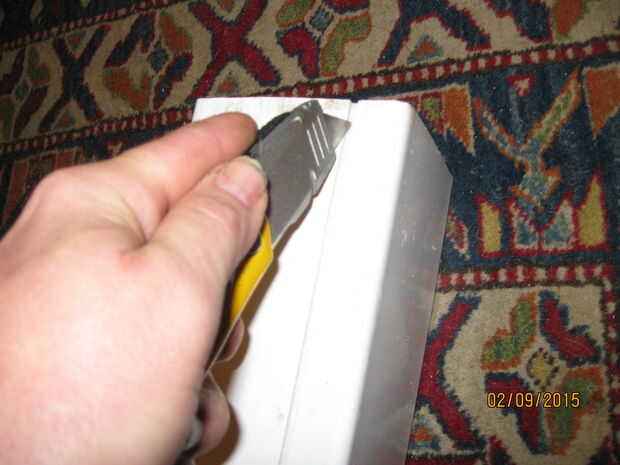

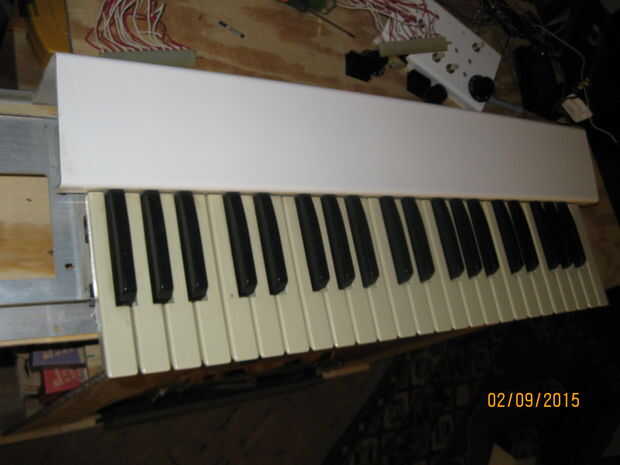

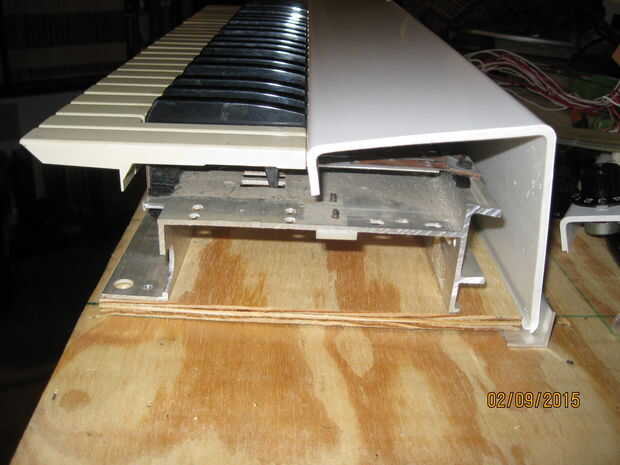

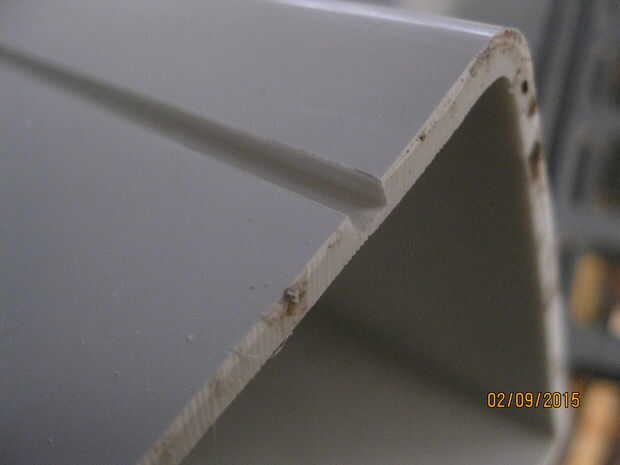

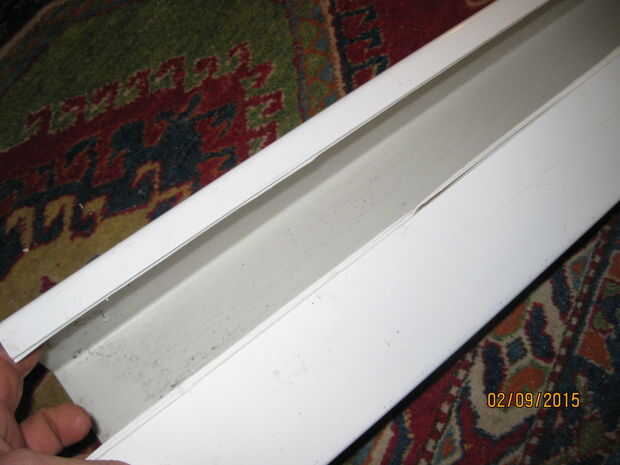

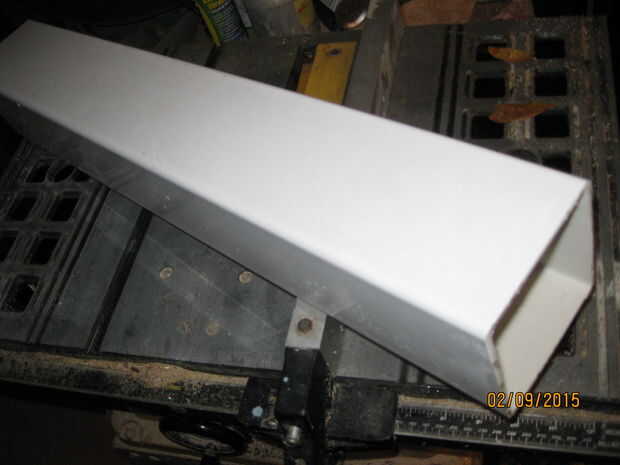

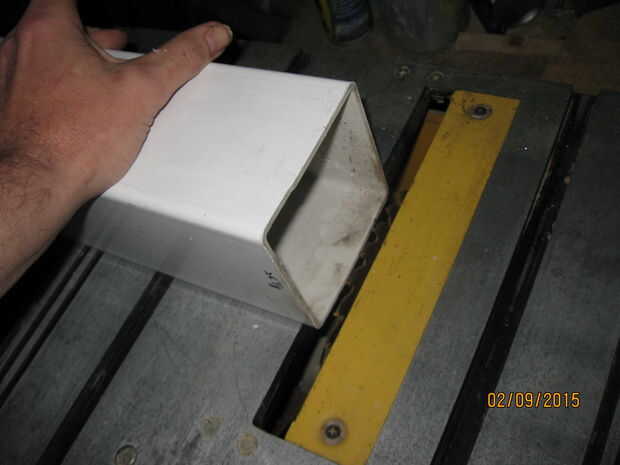

El primer paso fue medir y cortar el poste de PVC. Este es un material fácil de cortar pero hay un truco. Corte perpendicular al eje largo del post es fácil con una chuleta VI pero sierras más pequeñas pueden requerir el material a ser movido de un tirón y cortar dos veces. Corté la pieza a la longitud del teclado. Los siguiente cortes en el eje largo del post son difíciles. El tubo de PVC está bajo tensión. Si se intenta cortar a través de todo el camino con una sierra pellizcará el final dando por resultado un corte imperfecto. El truco para hacer este corte es para cortar una ranura en el PVC dejando suficiente material para evitar que derrumbarse y pellizcando la hoja. La punta fina de PVC que quedan en la parte inferior de la ranura se puede cortar y limpiar con un cuchillo. Después de fue cortado he comprobado el ajuste de la tapa y el juego interno para acomodar las tablas y componentes. Ahora es el momento para cortar las piezas de extremo.

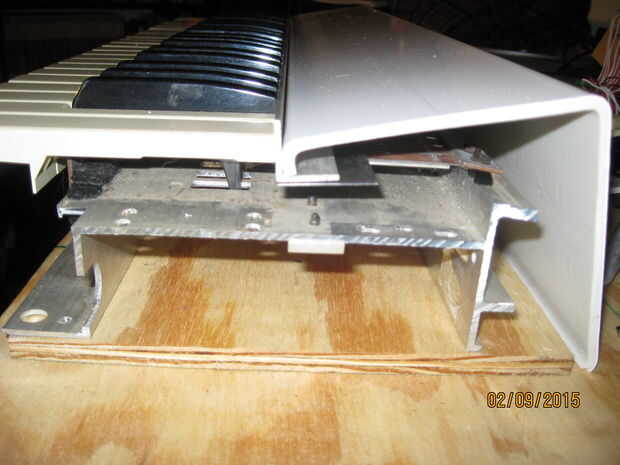

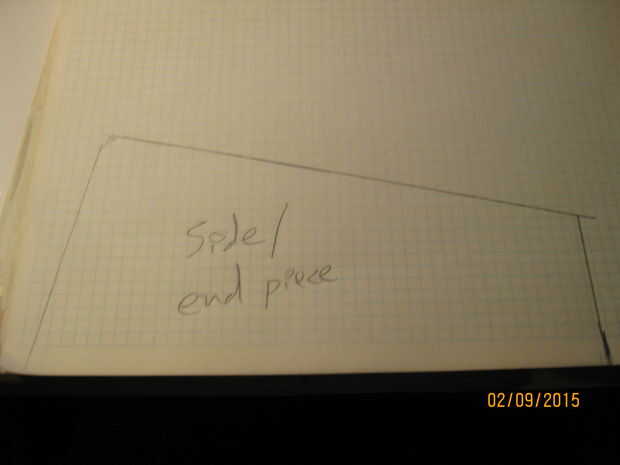

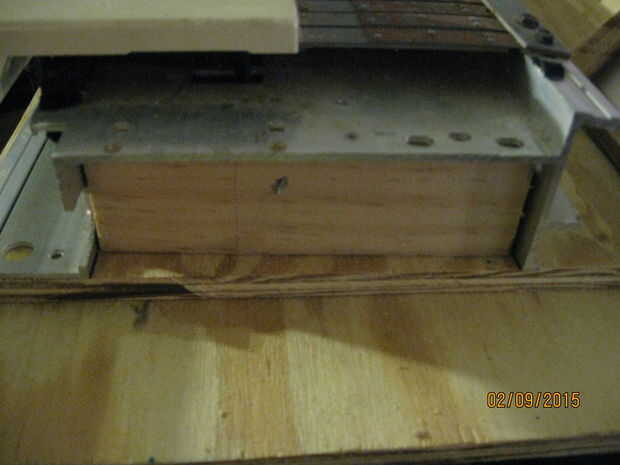

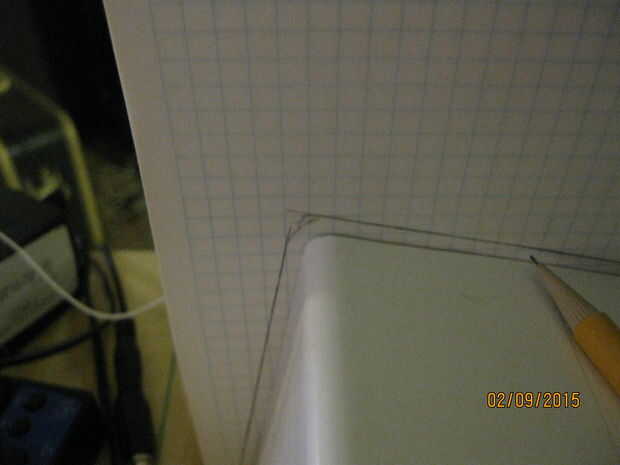

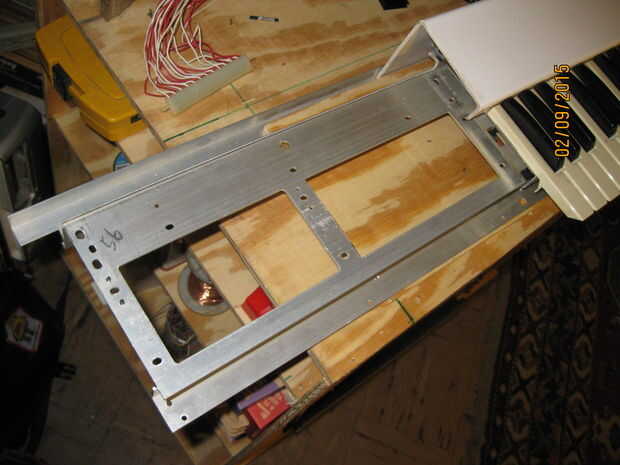

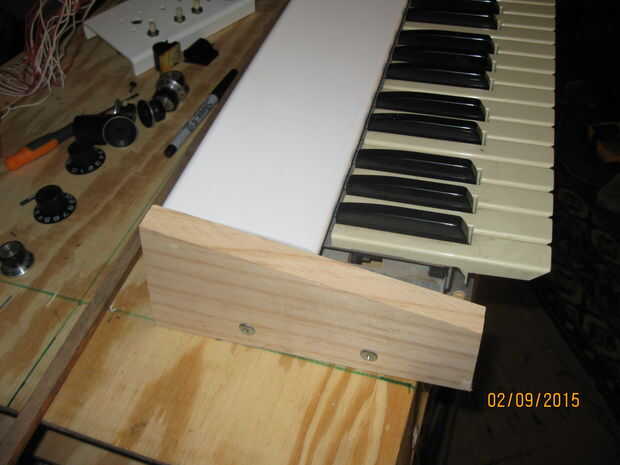

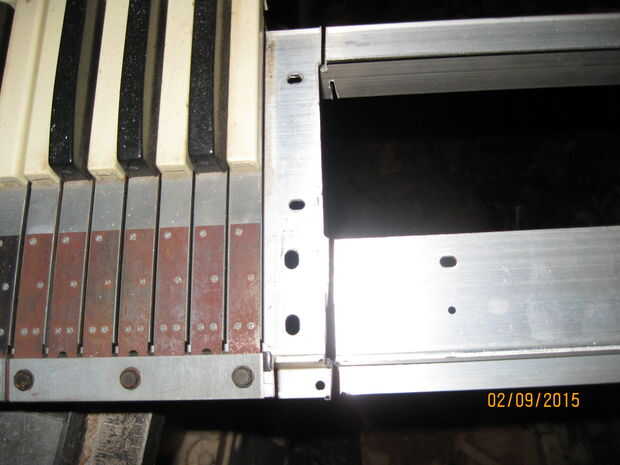

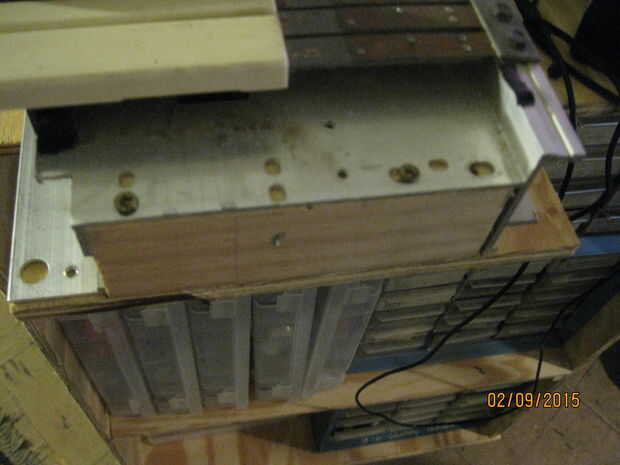

Trazó el perfil de la Asamblea de base, tapa y teclado parcialmente ensamblado para determinar la forma de las piezas finales. Corté las formas de un pedazo de selección Pino 1 x 6. También corté un par de cuadras del final de otro chatarra de 1 x 2. Tenía un pedazo de madera contrachapada de chatarra que era el ancho perfecto, así que corte a la longitud y fue-el resto de la caja sería plástico y aluminio. Que une los bloques de extremo en la base de madera con tornillos recuperadas y había conectado el conjunto de teclado a la base con tornillos a través del marco en sobre los bloques de extremo.
La siguiente preocupación fue cómo conectar la cubierta de PVC a la estructura. Usé algunos valores de ángulo de aluminio que tenía por ahí para hacer unos soportes. Medí el interior borde de PVC donde se reunió el pedazo de extremo y cortan dos de ellos.

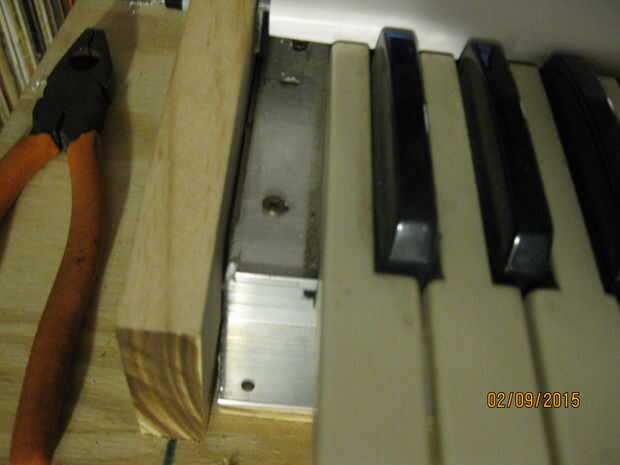

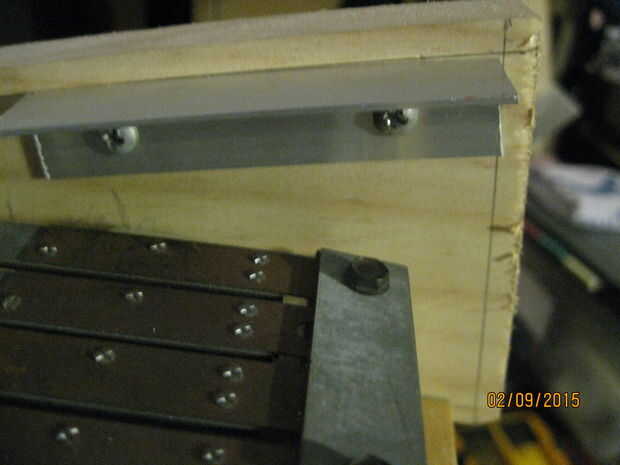

Con el corte de los soportes de aluminio que era tiempo de colocarlas. Utilicé una regla para medir y marcar las posiciones de soporte ideal, teniendo en cuenta el espesor de la PVC y el labio por la pieza lateral es ligeramente más grande que el sintetizador actual. He perforado los agujeros de montaje y adjunto los soportes con tornillos recuperados.

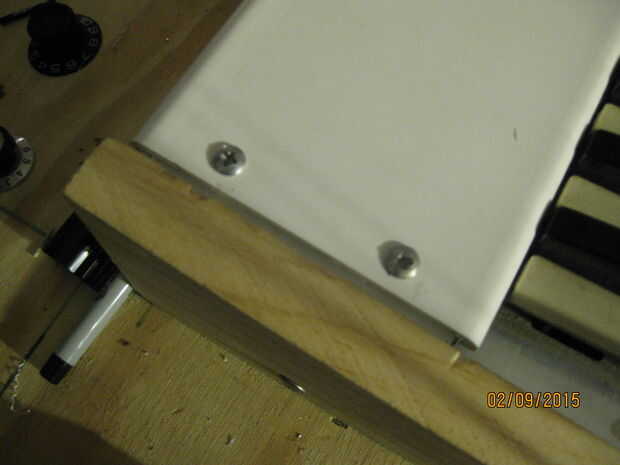

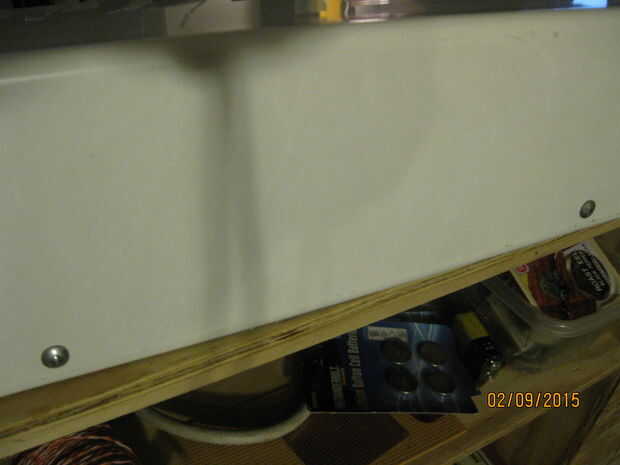

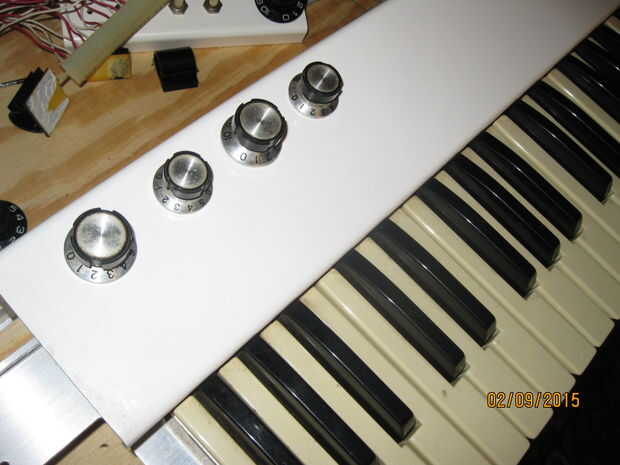

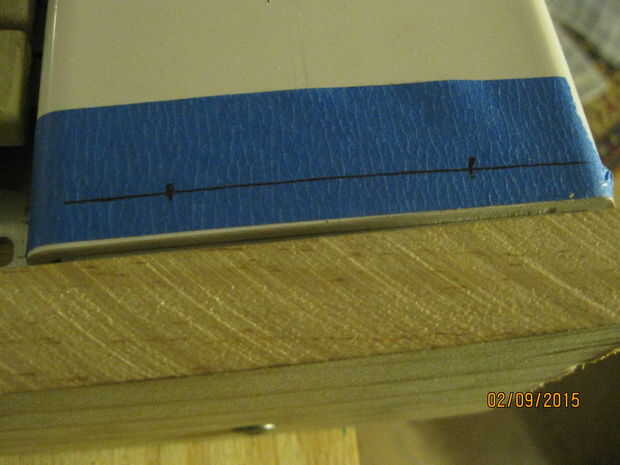

A continuación pongo la cubierta de PVC en el lugar donde se montaría. I marcados los agujeros de montaje en la cubierta de PVC, había retirado desde el synth y los perforados. Colocado de nuevo la cubierta de PVC y utiliza como guía para marcar la tapa los agujeros de los soportes de aluminio de montaje, luego les había perforado así.

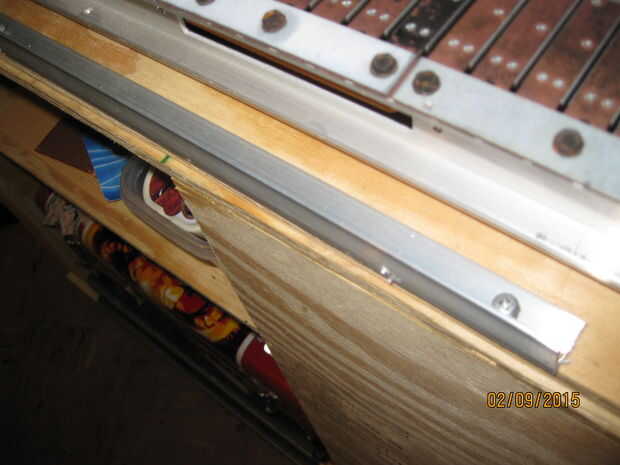

Corte otro pedazo de aluminio de ángulo y había enroscada a lo largo del borde posterior de la base de madera contrachapada. Se trata de un soporte para asegurar la parte posterior de la cubierta de PVC en la base. Voy a añadir unos pocos toques y recortar pedazos más adelante, pero ahora es el momento para instalar la electrónica.
