Paso 2: Montar las luces
Puede este protoboard o soldadura en área de prototipado de shield XBee. El tamaño no es a escala.
- La soldadura de las cabeceras de 6 y 8 pines para el XBee shield.

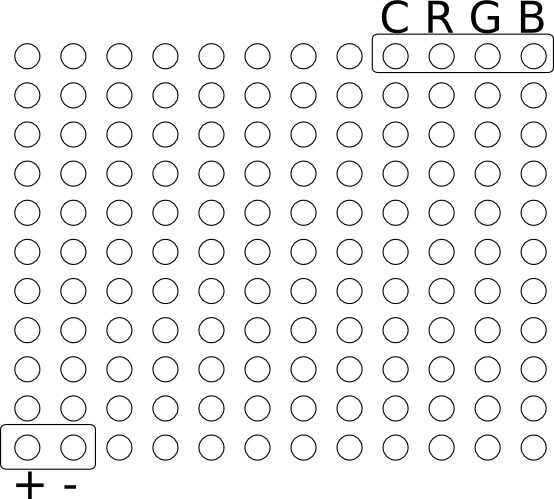

- La soldadura de los terminales en el área de prototipos, a lo largo de los bordes como se muestra en step1.png

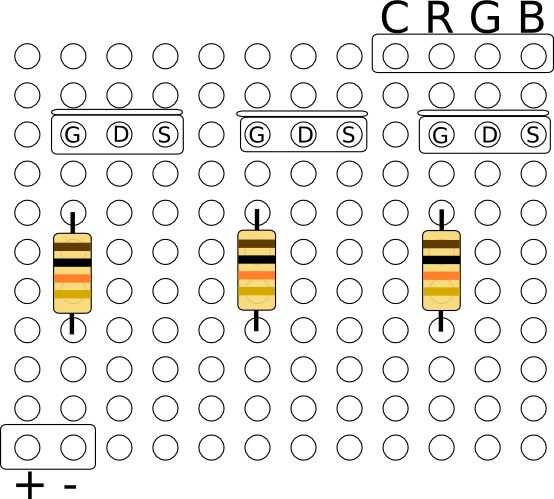

- La soldadura de las resistencias y transistores como se muestra. Es muy importante que el montaje del disipador no toquen las pestañas - los que están conectados internamente con el desagüe también y se corta. Ver step2.png

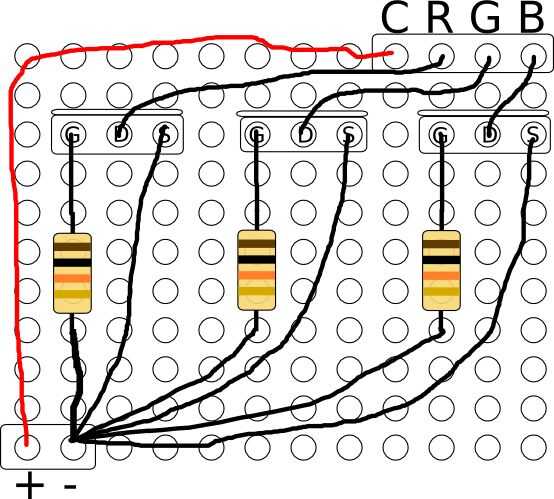

- Conectar los transistores, resistencias y terminales de tornillo como se muestra en la figura 3. Mejor opción es imprimir la imagen y de los cables como que se sueldan, para no perder ninguna.

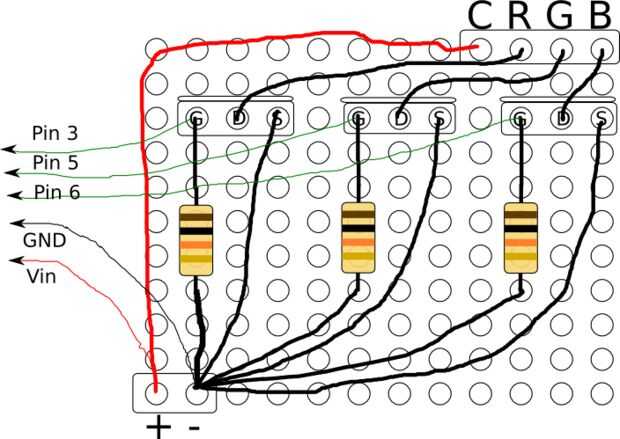

- La soldadura de los cables (estos pueden ser más delgados) a los pines correspondientes en el arduino. El escudo de XBee tiene una segunda fila de pins explotado para los pines de Arduino. Suelo tendrá que venir de uno de los pines del XBee.
- Ahora puede utilizar los terminales de tornillo para conectar el poder (para el pin 2). Tenga en cuenta la polaridad cuidadosamente antes de enchufar cualquier cosa.
- Realizar una rápida prueba de humo con enchufar la fuente de alimentación con nada otra cosa relacionada.
- Fijar la cuerda del LED a la cabecera CRGB y nuevamente realizar una prueba de humo. La secuencia del LED debe permanecer apagado y nada debe calentar.
- Colocar la pantalla a la Arduino!
