Paso 1: Soldar los cables al circuito de teclado

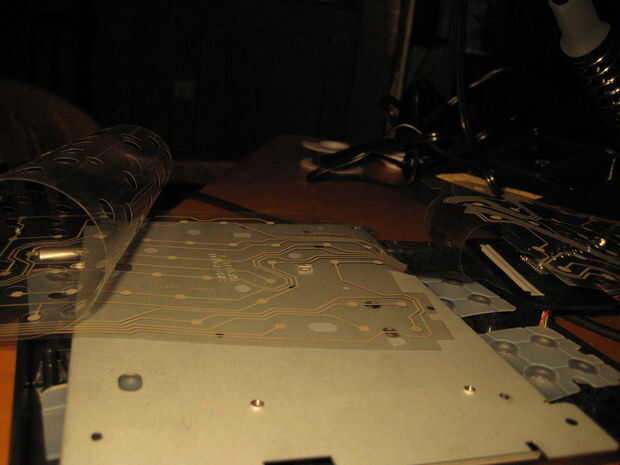

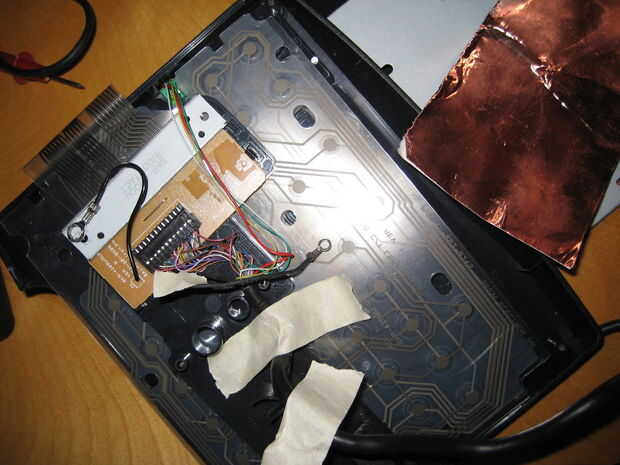

Sacar la tapa hacia fuera y la hoja de metal. Como los teclados más modernos, esta tiene láminas de plástico con circuitos integrados, en lugar de pcb real.

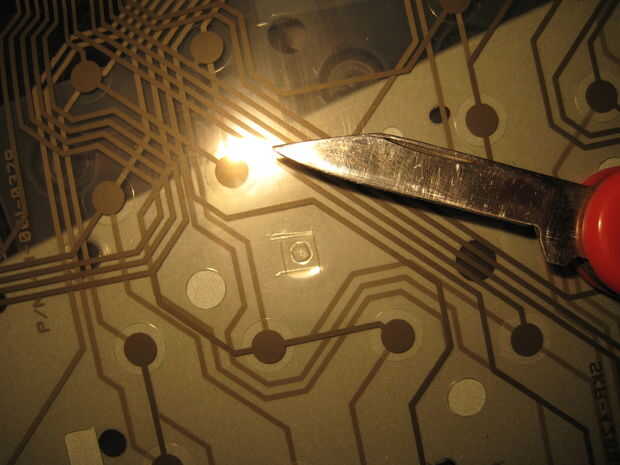

En primer lugar, las hojas de plástico probablemente están fundidas juntos en dos lugares. Dependiendo de que teclado clave está convirtiendo en un pedal, la Unión de las hojas de plástico puede plantear un problema. Simplemente corte la parte que ofende con una navaja x-acto o suizo. o leatherman. o sus dientes desnudos.
En segundo lugar conectar cables de circuitos de lámina de plástico sin derretir el plástico requiere cinta de cobre. Si vives en Boston me avisan y puedo enganchar para arriba con mi izquierda masiva overs (me enganché por st *---gire y gire sobre).

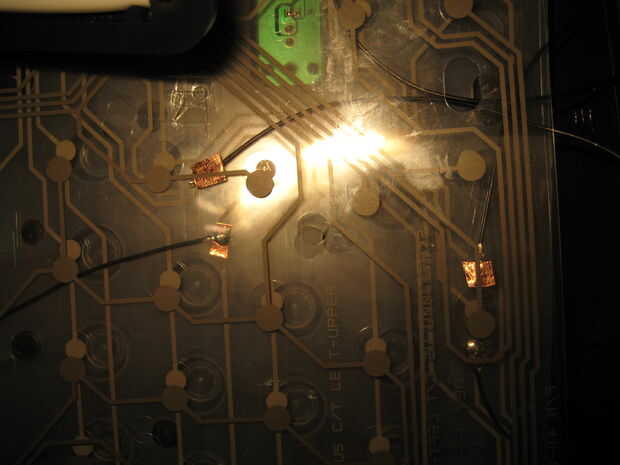

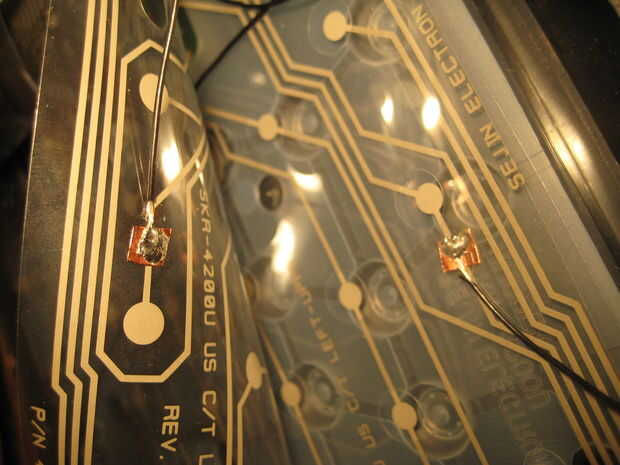

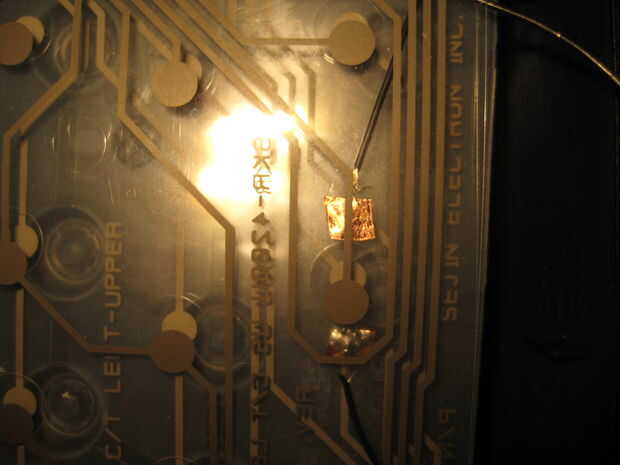

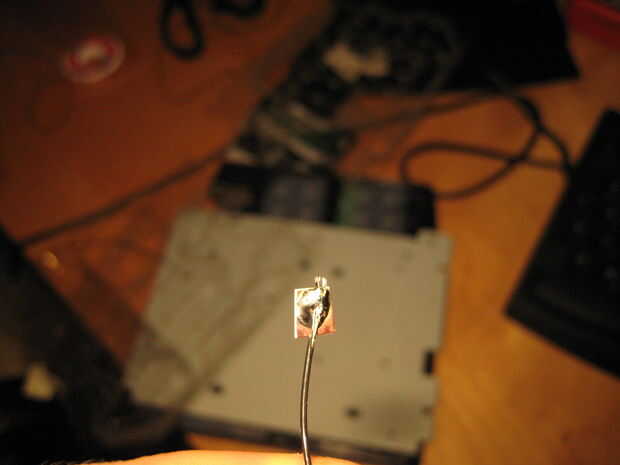

Soldadura de cinta de cobre, luego pegue la cinta en el circuito.
¿Donde pongo los cables?

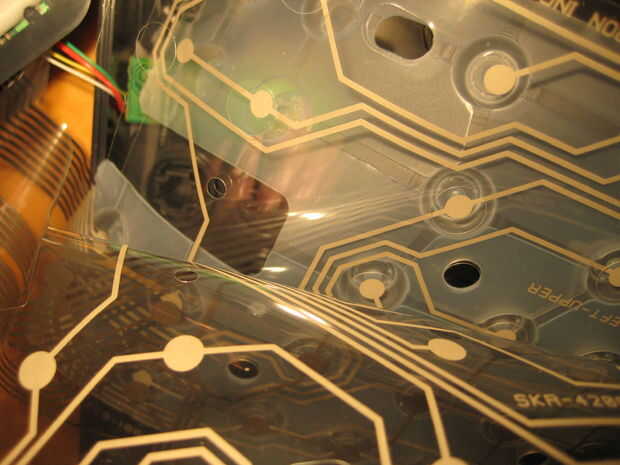

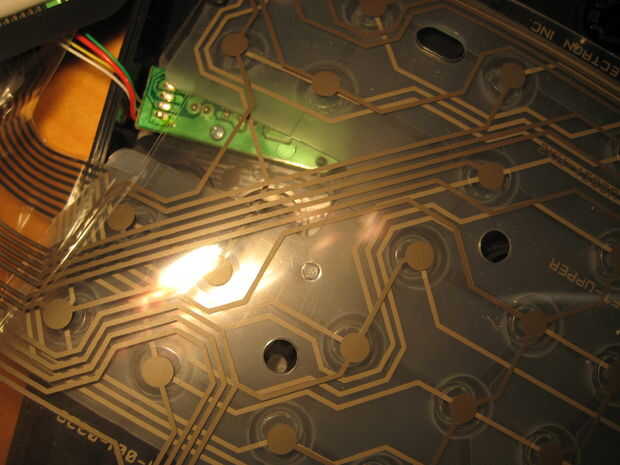

Hay dos láminas de plástico con un circuito en ellos, además de una pieza en blanco de plástico entre ellos para aislar. Esta media hoja en blanco tiene agujeros donde los botones del teclado son (círculos), para que cuando uno pulsa un botón empuja hacia abajo y aprieta los círculos de circuito en las hojas superior e inferior, el circuito de conexión.
¿Por qué 'a' dejar de trabajar?
Si se obstruye la conexión de dos almohadillas de círculo, por ejemplo, aumentando la distancia entre las pastillas con un objeto sólido, el botón de teclado puede dejar de trabajar. Coloque las almohadillas de cerca (ver más abajo de la TTL), pero no demasiado cerca y coloque los cables cuidadosamente. Me tomó un tiempo para volver el teclado juntos sin perder funcionalidad en el alfabeto entero. Obtener todas las hojas para caber juntos firmemente es clave. No apriete los tornillos demasiado ya que pueden tener que deshacer/rehacer unas cuantas veces.
Aparte de flash de cámara
Flashes de cámara directa tienen limitaciones. Darán a la gente y perros ojos del diablo y causan reflexiones brillantes. Grabar una toalla de papel o tejido fino sobre el flash ayuda bastante. Uno puede también reflejar el flash hasta el techo con un cartón blanco delgado (Compruebe su reciclaje).
TTL - cómo puede esto posiblemente trabajar ¡

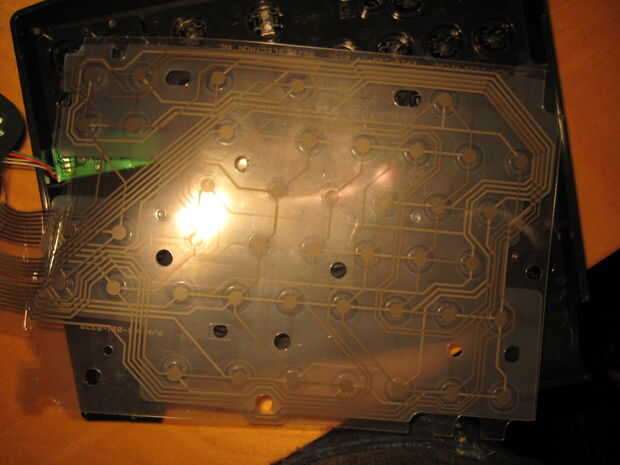

Usted notará que cada botón del teclado no tiene su propio circuito. El diseño es más parecido a una cuadrícula, donde los botones son parte de filas y columnas.
El teclado tiene un ordenador tonto que envía voltaje a través de la red para comprobar que las partes están haciendo contacto. Usted puede pensar esto como el equipo escaneado el teclado.
¿Cuánto alambre podemos añadir al circuito antes que falle en la exploración?
Las siguientes no estoy seguro sobre... principalmente porque contrario a preocupaciones mi pedal trabaja bien con 3-4 pies de cable y pobres pero trataron de torcer... pero también porque no compruebe esto hacia fuera con un medidor de voltios/amperios. Por favor comentar si lo haces!
El proceso de digitalización introduce cambio actual. Cambios en la actual significa que tenemos que pensar en la inductancia y capacitancia. Si añadimos un montón de alambre, entonces nosotros podríamos añadiendo un montón de inductancia y capacitancia, que se engaña la rutina análisis pensando en el pedal se cierra cuando está abierto o abierto cuando está cerrado.
La inductancia se produce debido a cambios en la corriente producen campos magnéticos. Torcer, evita que la inductancia. ¿Saber por qué? La corriente que fluye por un alambre crea un campo magnético que anula el campo magnético creado por la corriente que fluye por el otro cable.
Desafortunadamente, los cables cerca de aumentan la capacitancia, que es un potencial entre dos superficies cargadas de tensión. Cuando los alambres del circuito son muy próximos los diferentes cargos crea interferencia. Con cables uno quiere difundir hacia fuera.
Cuando finalmente tenía el pedal de pie y estaba listo para soldar los cables colgándose el teclado que estaba dispuesto a adivinar y revise para encontrar la longitud del cable adecuado y torcer. Ti todo funcionó la primera vez probé así que... tal vez tengo suerte.
Actualización
Tener suerte! He añadido cables para shift y tab en el teclado, y ninguno de ellos funciona, aunque 'c' se está comportando ahora como cambio y c!
Además, al parecer conecto mi pedal de pie a uno de los conductores del 'alt' y uno de los conductores de 'ctr' colgando del teclado. La primera vez que hice esto que de los cuatro cables colgando del teclado no marca vino de ctrl y alt. He conjeturado y revisar para encontrar "las adecuadas". Por casualidad encontré las adecuadas... pero los efectos de la TTL definitivamente están haciendo ellos mismos se muestra.
Voy a actualizar esto con los verdaderos trucos para conseguir que funcione en otras claves muy pronto.
