Añadir Test de la batería a un multímetro (2 / 4 paso)

Paso 2: Resistencias soldadura

Sería ideal si pude haber ido a Radio Shack a comprar un pack de resistencias de 360 ohm, pero no están disponibles. Que rebusqué a través de mi caja de chatarra y encontré una resistencia de 270 ohm y una resistencia de 100 ohm. Para soldar estos dos end-to-end (la serie) me dio una resistencia de aproximadamente 370 ohms. (Resistencias generalmente no son exactamente su valor declarado, pero sólo varían un poco. Verifique la resistencia real con la función de Ohms en el multimetro. Mi cadena de resistencias es realmente 367 ohmios. También, resistencias de utilizan un sistema de codificación de color para indicar su valor. Los colores en las resistencias en la ilustración son precisos para los valores indicados).

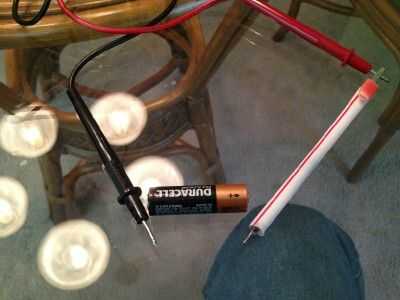

Ver la segunda foto. Había soldado una pinza pequeña para uno de los extremos de las resistencias. Resbaló una pajita de refresco sobre ellos y añadió algunos pegamento caliente en cada extremo para proporcionar la fuerza física. Raspó el resistencia el plomo enfrente de la pinza para quitar cualquier pegamento caliente que puede actuar como aislante.

Podría han traído los 367 ohmios hasta exactamente 360 ohmios por otro resistor de 19000 ohmios en paralelo a las dos resistencias de la soldadura. Resistencias en paralelo función diferentemente que las resistencias en serie. (Adición de 19.000 ohmios, si tal resistencia debía estar disponibles, es más de un ejemplo hipotético de una sugerencia seria). Aquí es una calculadora en línea para las resistencias paralelas.

Para utilizar, simplemente coloque la pinza de cocodrilo a uno de los conductores de prueba. Ponga el multímetro en la escala de 200 miliamperios. Usa el resistor pelado como la punta de prueba. Tocar las puntas de prueba a la batería bajo prueba.
