¿Añadir un conector para base Dock del iPhone a un cartón iPod Boombox (3 / 9 paso)

Paso 3: Modificar el conector para base Dock

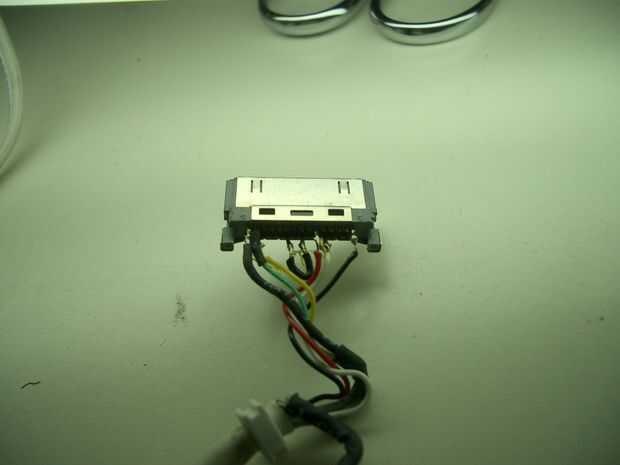

Para este paso, he usado un iPod Belkin conector para base Dock. Fue diseñado originalmente para el uso en un coche y cuenta con una conexión de salida de línea. Elegí este cable para mi instructable para que no tendría que soldar la línea de conexiones en el conector de dock. Abrir el escudo posterior plástico del conector para revelar las patillas del conector. Puede ver la línea audio hacia fuera las conexiones en las patillas 1-2, 3, 4, negro, amarillo y verde los cables respectivamente. El otro extremo de estos cables se conectará al amplificador boombox en paralelo con el 1/8" estéreo. Esta manera, el iPod Dock y el Jack estéreo pueden usarse como entrada para el boombox.

Puede utilizar cualquier cable, o incluso construir tu propio usando estos conectores. Si usted está construyendo su propio, consulte esta página web para obtener información sobre el arreglo de pines en su conector para base dock ipod.

Mi cable de Belkin utiliza 12VDC para cargar el iPod a través de la conexión firewire. Este tipo de carga no es compatible con el iPhone, así que tuve que pasar los cables de alimentación de pernos 19/20 (12V) y 29/30 (masa de Firewire) a pines 23 (5V) y 15/16 (masa de USB) respectivamente. Una vez que estos cables son resoldered, conecto el otro extremo a una fuente de alimentación de 5 VDC en el boombox. Independientemente de la iPod que está utilizando, el poder tendrá que suministrarse sobre la conexión USB de 5V porque 12VDC no está disponible en el Boombox. Funciona con baterías 4AA o 6V.

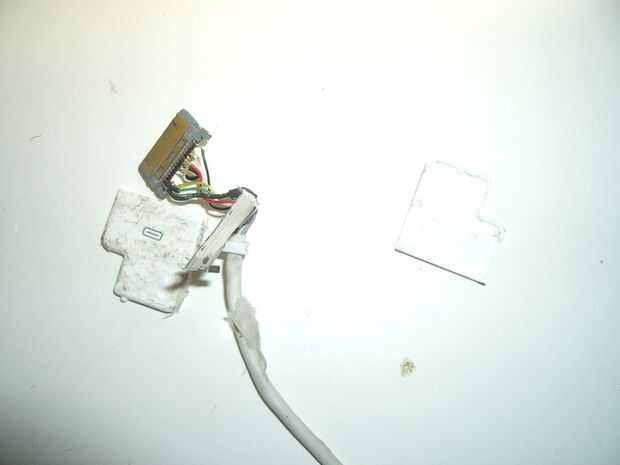

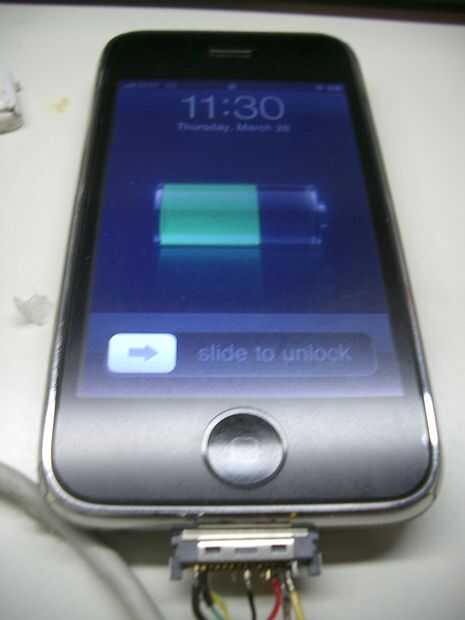

La primera imagen muestra el conector como es viene de Belkin. La tercera imagen muestra el conector como luce después de las modificaciones mencionadas así como implementar el circuito descrito en el paso 4.
