¿Añadir un conector para base Dock del iPhone a un cartón iPod Boombox (5 / 9 paso)

Paso 5: Desmontar el Boombox

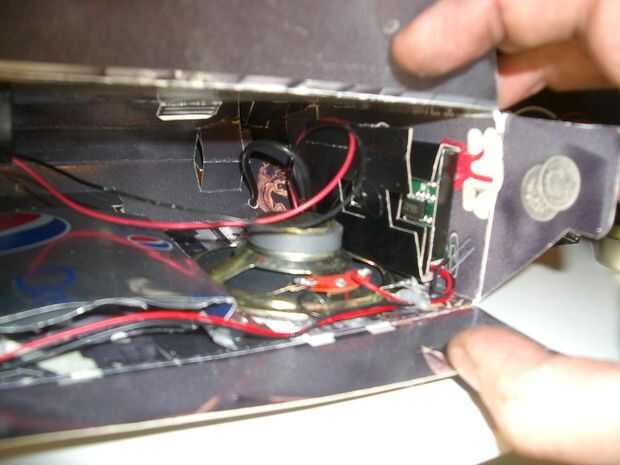

El Boombox está diseñado para ser plegable, así que el acceso a la electrónica en el interior es sencillo. Después de abrir la parte superior e inferior de la caja, la tarjeta electrónica es visible en la pared lateral, envuelta en una pequeña caja de lápices de colores como paquete. Cuidadosamente saque la Junta este cuadro, teniendo en cuenta que los cables de alimentación, entrada y altavoz todavía se unirá a sus respectivas componentes en el boombox.

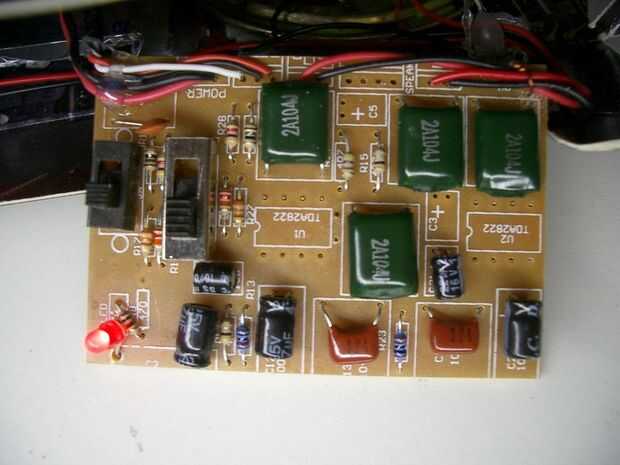

Una vez que la Junta está hacia fuera, identificar que cables de ejecutan a los componentes. Ver la imagen de abajo, con los diferentes cables marcados. Nos se suelda en la parte posterior de la Junta, donde las líneas de audio vienen en. Hay un canal izquierdo y derecho, con una tierra común entre ellos. No me molesté en determinar el canal que queda y que es justo. Para este pequeño equipo de música, no creo que te va a afectar el sonido.
