Paso 2: electrónica

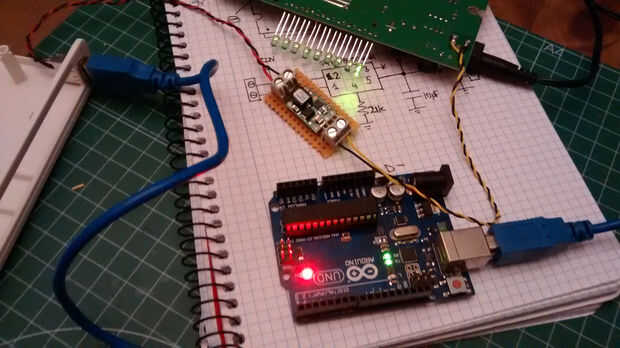

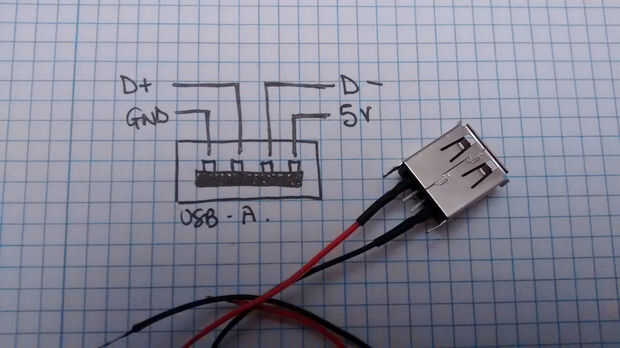

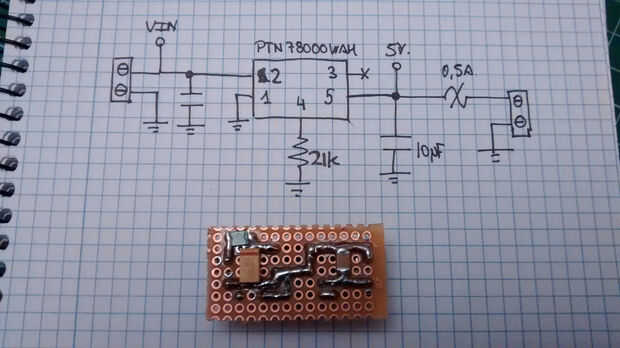

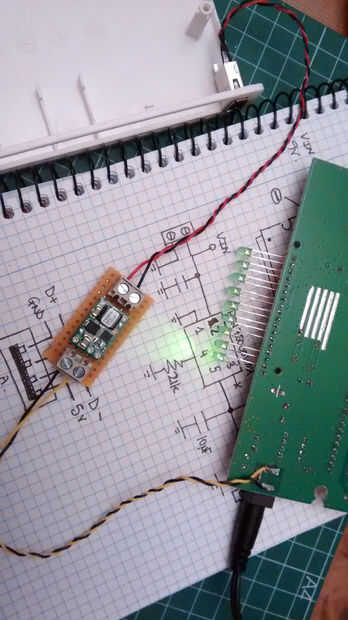

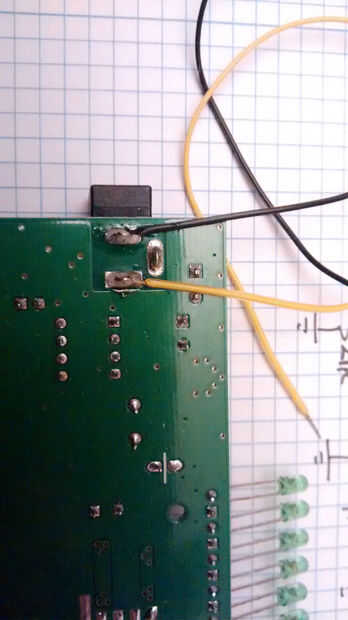

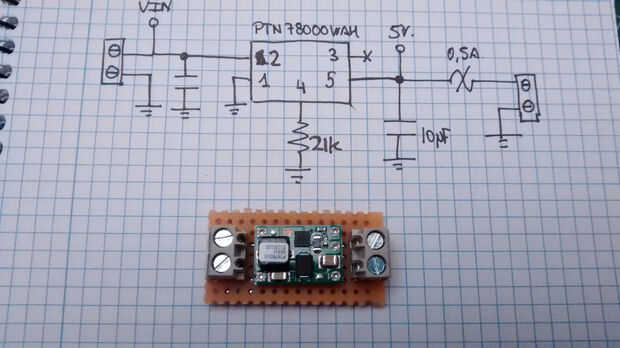

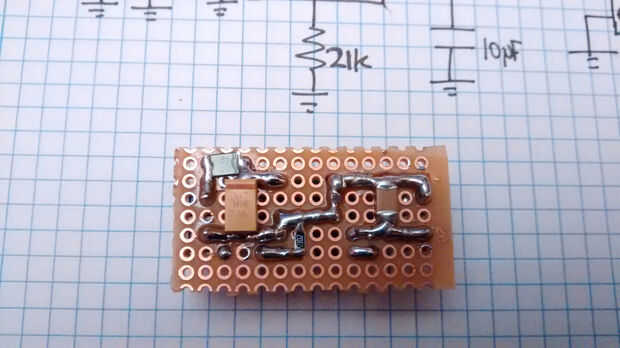

Una vez que la parte mecánica es el final, vamos con la electrónica. El interruptor es alimentado con una fuente de alimentación externa de 9V. Por lo tanto, mi idea es tomar este voltaje y reducir a los 5V del puerto USB con cualquier convertidor de. La manera fácil es utilizar un LM7805 o regulador lineal similar, es suficiente y funciona bien. Pero no tengo ninguno en casa, así que usar un PTN78000WAH, de Texas Instruments. ¿Qué es esto? Es un reductor de alta eficiencia, integrado de conmutación reguladores que puede dar hasta 1.5 A y tiene una amplia entrada de tensión de 7V a 36V. Sólo requiere dos capacitores (entrada y salida) y un resistor para fijar el valor de la tensión de salida (para la salida de 5V, el valor requerido es 21K). Obviamente, es de gran tamaño para esta aplicación, pero de la que haya en la mano!. Montado en un protoboard y también añadir una pequeña 0.5A PPTC fusible a la salida, para evitar daños en el interruptor si hay un cortocircuito en el puerto USB. Ahora es momento de cablear el conector de USB A y también obtener el voltaje de entrada de 9V a la protoboard. Con todos los cables listos, es hora de hacer una prueba para que todos los trabajos finos antes de Asamblea sobre el caso.
