Paso 4: prototipo

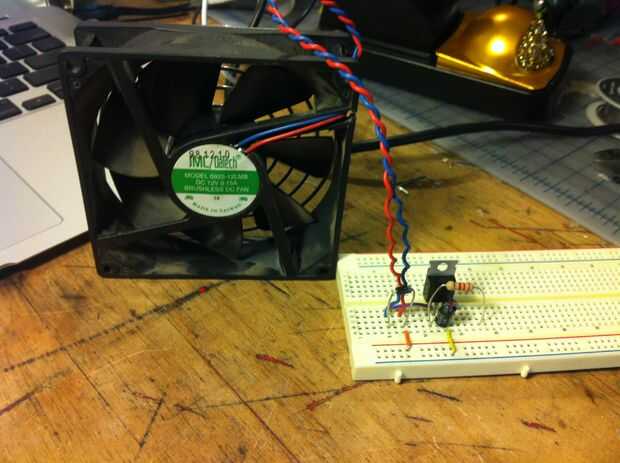

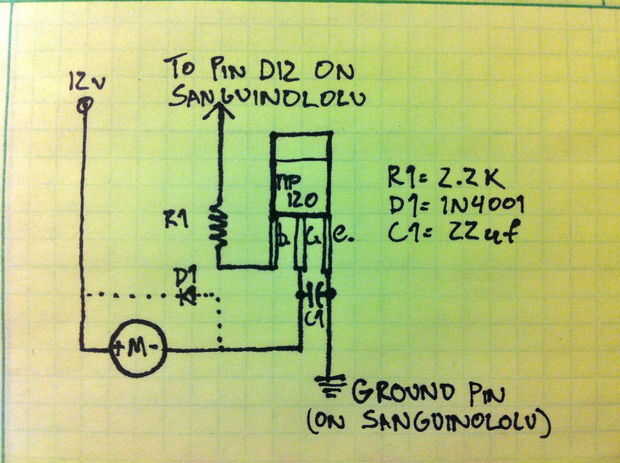

Consulte mi diagrama simplificado del circuito y ponen todo para arriba en el protoboard.
Algunas cosas en cuenta:
La plata raya del diodo debe ser del lado conectado al cable de + 12v y plomo positivo del ventilador. La otra pata se conecta al cable negativo de ventilador.
El lado con la raya de plata en el condensador debe conectarse Emitter del Transistor (pierna cuando vieron a la escritura a la derecha mirando hacia usted). la otra pierna se conecta con el colector y el cable negativo del ventilador.
¡ Prueba!
Enchufe los + 12v, tierra, cables y D12 en la posición correcta como se indica en el diagrama y conecte el otro extremo de las clavijas correspondientes de su Sanguinolou. Encienda la impresora y software correspondiente y tipo S255 M106 en la línea de comandos G-Code, ventilador debe comenzar cuando se envía el comando. Escribir M106 S0 debe apagar el ventilador. Puede introducir cualquier valor entre 0 y 255 después de S, y se fijó su ventilador a la velocidad correspondiente. Si no ganas de tratar con el software, simplemente conectar 12v y cables de tierra desde una fuente de alimentación como de costumbre y conectar el cable de 5v de la fuente de alimentación a la resistencia, esto al menos le hará saber todo es conectado bien.
Si todo está trabajando hasta este punto entonces ¡ Felicidades! Está listo para soldar todo, si no volver y tratar de averiguar lo que lo hice mal. PM me podras ayuda demasiado.
