Añadir una batería interna para un piano de juguete electrónico (4 / 7 paso)

Paso 4: El cable USB y filtrado de los componentes de la soldadura

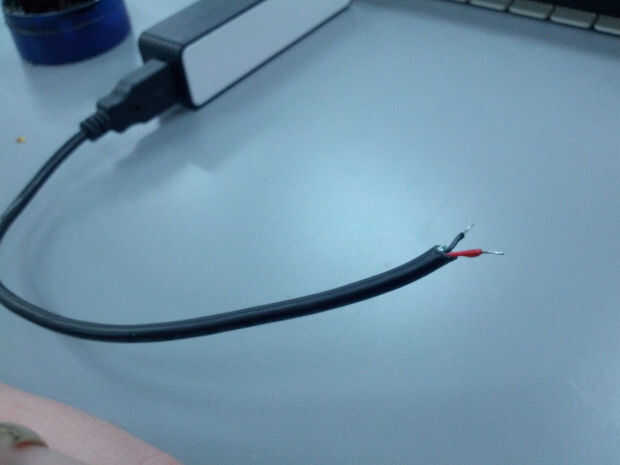

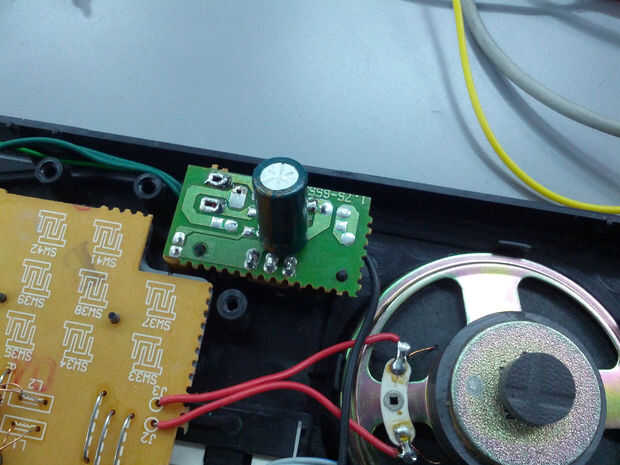

Tira del cable USB dejando solo el rojo (+ 5V) y los cables negros (masa). La soldadura a la placa de potencia como lo indica la foto (cable rojo en el lado "L4" cable de la bobina, negro en el lado de la bobina "L5").

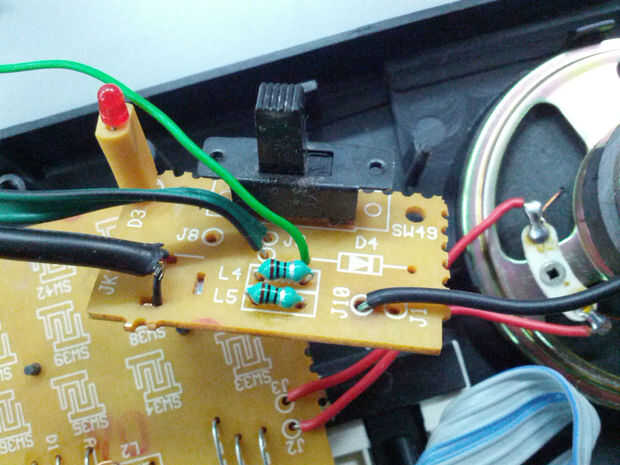

Añadir algunos componentes de filtrado: L4 y L5 (33 bobinas de nH) y un 2800uF 6.3V condensador entre el + riel de 5V y tierra en la parte inferior. Recuerde que la polaridad del condensador electrolítico, la "banda" en las marcas de caso condensador el suelo.

Trato de poner el caso para asegurarse que el capacitor no está pegando hacia fuera demasiado.
