Paso 3: montaje

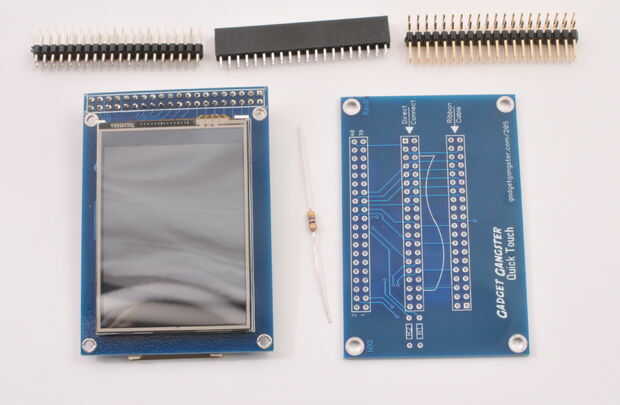

Piezas
Usted puede agarrar un kit que incluye todo lo que necesita, o se reúnen las piezas usted mismo;
- 320 x 240 pantalla táctil basada en ILI9325 módulo con lector compatible de ADS7843
- Pantalla táctil breakout Junta
- Resistencia Ohm 1 x 47
- 40 x pines recto
- 40 x cabeceras de pin de ángulo recto
- 40 x zócalos Pin
También necesitarás una tarjeta de Inicio rápido (disponible en gángster de Gadget o Radio Shack) y un cable micro USB.
No hay un estándar para interfaces con pantallas táctiles pero la ILI9325 es un controlador bastante común, por lo es lo que vamos a utilizar. Si quiere seguir con su propia pantalla táctil, asegúrese de que utiliza el mismo controlador. Mismo trato con el lector de ADS7843.
He diseñado un tablero de arranque para que sea mucho más fácil para conectar la pantalla táctil, tiene headers para conectar la pantalla directamente a la Junta Directiva junto con headers para conectar un cable de cinta IDE de 40 pines. El tablero de arranque viene con el kit, pero usted puede grabar usted mismo con los archivos de diseño (diptrace). Usted también podría encontrar el esquema (pdf) práctico.
Asamblea

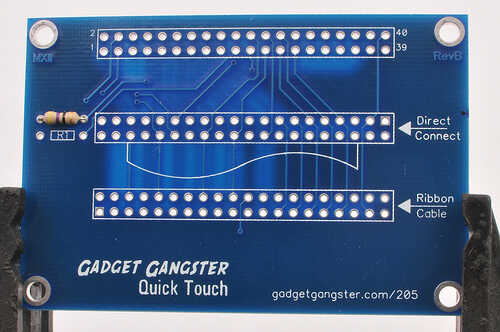

Comience agregando el resistor de 47 ohm a la Junta de arranque. Tienes una opción. Si agrega el resistor a R1, la retroiluminación de la pantalla táctil será siempre ser encendida. Si agrega a R2, a conectar la luz de fondo a P6 en el inicio rápido. Así, puede controlar el brillo de la retroiluminación o apagarlo.

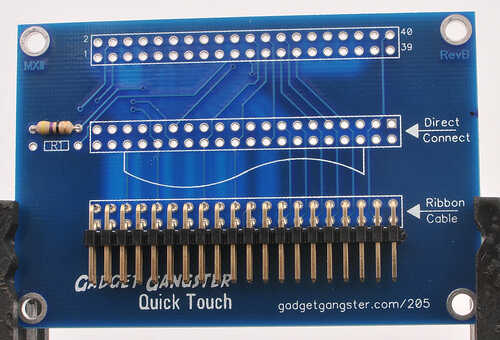

Añadir las cabeceras de ángulo recto sobre el breakout Junta;

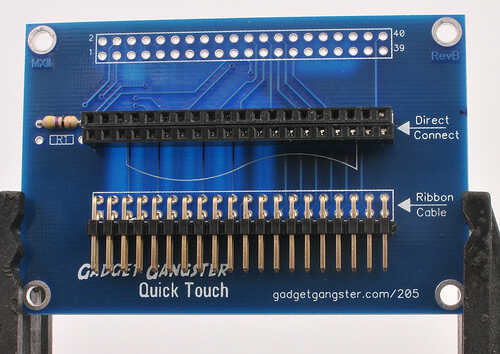

Añadir que los zócalos pin pin headers a la Junta;

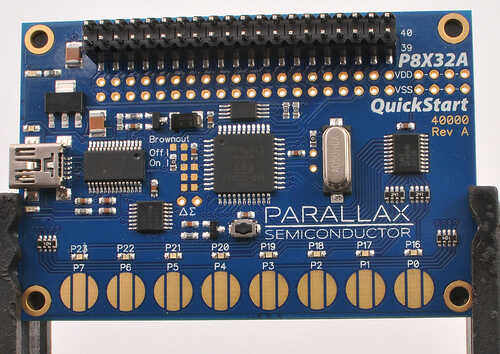

Ahora, el encabezado de 40 pines que conecta la placa con inicio rápido. Una manera fácil de Agregar esto es primero insertando en el inicio rápido;
Luego, deje caer la placa de toque rápido en la parte superior y soldar a las cabeceras;

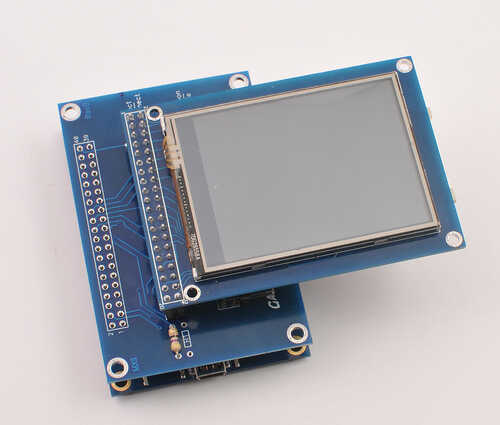

Finalmente, deslice la pantalla táctil en los enchufes hembra y deslice el módulo terminado a su inicio rápido;
Hecho con el montaje!
