Paso 2: Preparar añadir a una salida a su jugador existente

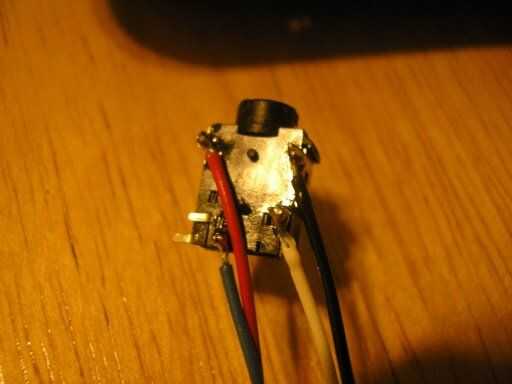

En primer lugar, yo había soldado de la toma de la videocámara de mi videocámara muerto. Este conector permite vídeo compuesto y audio L/R a través del cable asociado 'videocámara'. Puesto que la pantalla Add-on tenía compuestas y conectores RCA L/R, esto fue la elección natural. También, desoldering braid es una cosa maravillosa, si nunca has usado ;)
A continuación enchufa el cable de la videocámara de su propio gato y usa la función de continuidad en mi multimetro para encontrar qué pins correspondieron a los anillos del enchufe.

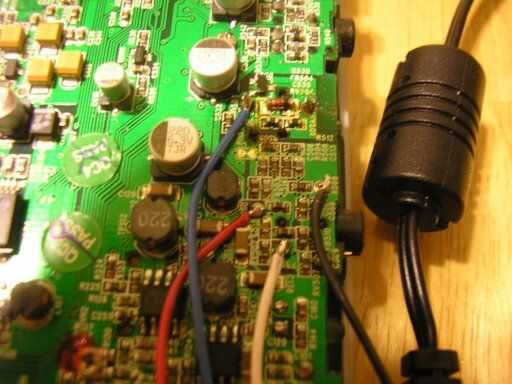

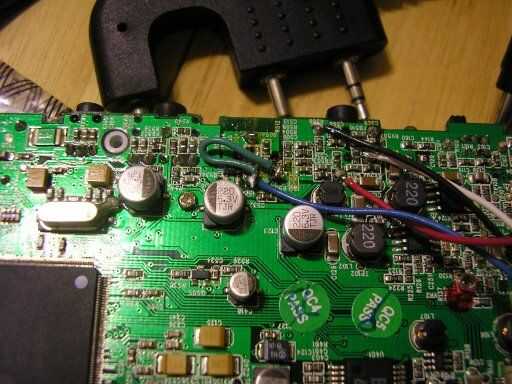

Por último, abrí la caja para el reproductor de DVD y le enchufamos los conectores de AV en el reproductor principal para determinar los contactos que en el tablero correspondieron a las clavijas RCA.
Ojala he etiquetado como todas las conexiones correctamente, pero cuando está en duda... Verifique la continuidad!
